انواع لنز دستگاه لیزر CO2 و کاربرد هر فاصله کانونی

لنز دستگاه لیزر CO2 پرتو هدایت‌شده توسط آینه‌ها را روی ناحیه مشخصی از متریال متمرکز می‌کند. یکی از مهم‌ترین مشخصات این لنزها فاصله کانونی است که معمولاً با اینچ بیان می‌شود.

لنزهای ۱٫۵، ۲، ۲٫۵ و ۴ اینچ شرایط یکسانی برای تمرکز پرتو ایجاد نمی‌کنند. با تغییر فاصله کانونی، اندازه نقطه فوکوس، عمق فوکوس و فاصله کاری نیز تغییر می‌کنند. به همین دلیل انتخاب لنز باید متناسب با نوع کار، مشخصات هد و شرایط دستگاه انجام شود.

در این مقاله تفاوت فاصله‌های کانونی رایج در لنزهای CO2 و کاربرد هرکدام بررسی می‌شود.

فاصله کانونی لنز CO2 چیست؟

فاصله کانونی یکی از مشخصات اپتیکی لنز است و به فاصله‌ای مربوط می‌شود که پرتو پس از عبور از لنز در آن متمرکز می‌شود.

در نام‌گذاری رایج، عباراتی مانند لنز ۲ اینچ یا لنز ۴ اینچ به فاصله کانونی لنز اشاره دارند، نه قطر فیزیکی آن.

به‌طور کلی، در شرایط اپتیکی مشابه:

• فاصله کانونی کوتاه‌تر می‌تواند نقطه فوکوس کوچک‌تری ایجاد کند.
• فاصله کانونی بلندتر معمولاً عمق فوکوس بیشتری ایجاد می‌کند.
• تغییر فاصله کانونی می‌تواند فاصله کاری و موقعیت فوکوس را نیز تغییر دهد.

با این حال، فاصله کانونی به‌تنهایی کیفیت برش یا حکاکی را تعیین نمی‌کند. توان دستگاه، مشخصات پرتو، هد، نوع متریال و تنظیمات دستگاه نیز روی نتیجه نهایی اثر دارند.

اگر مقدار فاصله کانونی لنز مشخص نیست، روش شناسایی آن در مقاله محاسبه اینچ لنز دستگاه لیزر CO2 توضیح داده شده است.

برای انتخاب فاصله کانونی چه مواردی بررسی شوند؟

پیش از تغییر لنز یا انتخاب فاصله کانونی متفاوت، چند عامل باید در کنار هم بررسی شوند:

• نوع کار؛ برش یا حکاکی
• میزان جزئیات موردنیاز
• نوع و ضخامت متریال
• مشخصات هد دستگاه
• قطر لنز
• توان دستگاه
• مشخصات پرتو ورودی
• فاصله کاری موردنیاز
• یکنواختی سطح قطعه

بنابراین انتخاب لنز فقط براساس عدد اینچ انجام نمی‌شود.

به همین دلیل، استفاده از یک فاصله کانونی یکسان روی دو دستگاه لزوماً نتیجه یکسانی ایجاد نمی‌کند؛ توان دستگاه، متریال و تنظیمات نیز روی خروجی اثر دارند.

آیا هر لنز CO2 را می‌توان جایگزین لنز قبلی کرد؟

خیر. یکسان یا نزدیک‌بودن فاصله کانونی به‌تنهایی برای تأیید سازگاری کافی نیست.

پیش از جایگزینی، این موارد باید بررسی شوند:

• قطر لنز
• فاصله کانونی
• ساختار هد
• محل قرارگیری لنز
• مشخصات اپتیکی قطعه قبلی

همچنین تغییر فاصله کانونی می‌تواند موقعیت فوکوس و فاصله کاری را تغییر دهد. بنابراین پس از نصب لنز جدید ممکن است تنظیم فوکوس دوباره لازم باشد.

برای آموزش نصب و جهت قرارگیری لنز می‌توان مقاله نحوه بستن لنز دستگاه لیزر CO2 را بررسی کرد.

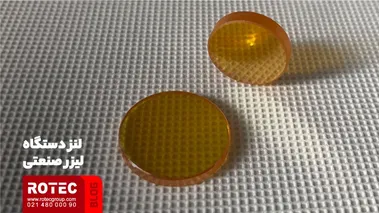

آیا رنگ لنز CO2 نشان‌دهنده کیفیت آن است؟

رنگ ظاهری لنز به‌تنهایی معیار مناسبی برای مقایسه کیفیت نیست.

نوع متریال اپتیکی، کیفیت سطح، پوشش اپتیکی و سازگاری لنز با طول موج دستگاه اهمیت بیشتری دارند. بنابراین نمی‌توان صرفاً براساس طلایی یا تیره‌بودن لنز درباره کیفیت، تحمل توان یا طول عمر آن نتیجه‌گیری کرد.

جمع‌بندی انواع لنز CO2

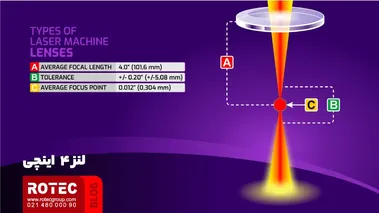

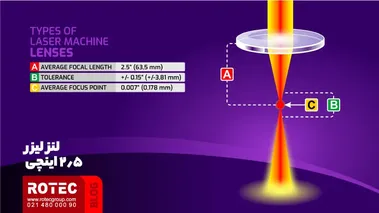

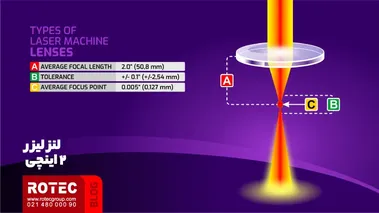

تفاوت اصلی لنزهای ۱٫۵، ۲، ۲٫۵ و ۴ اینچ CO2 در فاصله کانونی آن‌هاست. تغییر این فاصله روی اندازه نقطه فوکوس، عمق فوکوس و شرایط کاری دستگاه اثر می‌گذارد.

فاصله‌های کانونی کوتاه‌تر برای بعضی کارهای ظریف قابل بررسی‌اند و فاصله‌های بلندتر معمولاً عمق فوکوس بیشتری ایجاد می‌کنند. با این حال، هیچ فاصله کانونی را نمی‌توان بدون بررسی دستگاه و نوع کار به‌عنوان بهترین گزینه معرفی کرد.

اگر هدف، انتخاب یا جایگزینی قطعه است، قطر لنز، فاصله کانونی، مشخصات هد و اطلاعات لنز قبلی نیز باید بررسی شوند.
