دستگاه پرس برک

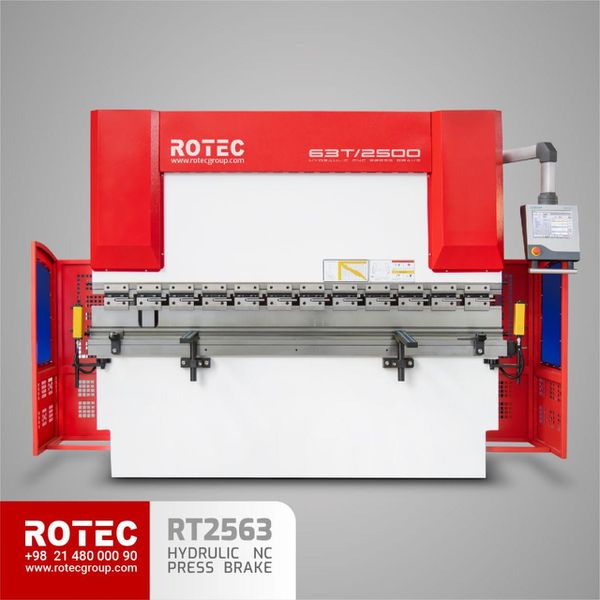

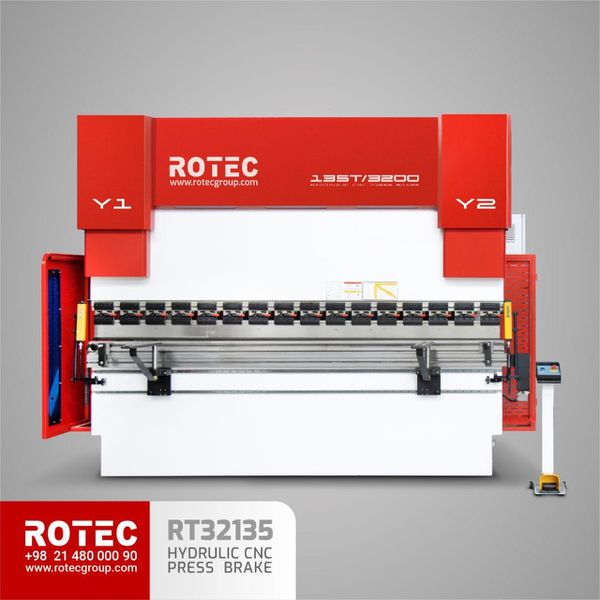

دستگاه پرس برک چیست؟ دستگاه پرس برک برای خم‌کاری و فرم‌دهی ورق‌های فلزی استفاده می‌شود. در این فرایند، ورق روی ماتریس قرار می‌گیرد و سنبه با اعمال نیروی کنترل‌شده به سمت آن حرکت می‌کند تا زاویه و شکل موردنظر ایجاد شود. نتیجه خم‌کاری به عواملی مانند جنس و ضخامت ورق، طول کاری، نیروی دستگاه، نوع سنبه و ماتریس، موقعیت بک‌گیج و تنظیمات فرایند وابسته است. در این صفحه، دستگاه‌های پرس برک از نظر نوع کنترل در دو گروه NC و CNC بررسی می‌شوند. تفاوت این دو فقط به نوع کنترلر محدود نیست؛ تعداد محورهای قابل‌کنترل، نحوه برنامه‌ریزی، تکرارپذیری، زمان تنظیم دستگاه، امکان اجرای خم‌های چندمرحله‌ای و هزینه خرید نیز در انتخاب بین آن‌ها اهمیت دارد. پرس برک NC برای بسیاری از خم‌کاری‌های استاندارد و قطعات با هندسه ساده قابل استفاده است. در مقابل، پرس برک CNC امکانات بیشتری برای کنترل محورهای دستگاه، ذخیره و اجرای برنامه‌های خم‌کاری و مدیریت قطعات پیچیده یا پرتکرار فراهم می‌کند. انتخاب بین این دو باید براساس نوع تولید و نیاز واقعی کارگاه انجام شود. نحوه عملکرد دستگاه پرس برک در پرس برک، سنبه با نیروی مشخص به ورق قرارگرفته روی ماتریس فشار وارد می‌کند و خم ایجاد می‌شود. عمق حرکت سنبه، موقعیت بک‌گیج، نوع ابزار، ضخامت ورق و مشخصات متریال در زاویه نهایی خم اثر دارند. بک‌گیج برای تعیین موقعیت ورق و طول لبه خم‌شده استفاده می‌شود. در دستگاه‌های مختلف، تعداد محورهای قابل‌کنترل بک‌گیج و نحوه کنترل حرکت سنبه متفاوت است. همین موضوع یکی از تفاوت‌های مهم میان پرس برک NC و CNC محسوب می‌شود. در دستگاه‌های CNC پیشرفته‌تر، کنترلر می‌تواند چند محور را مدیریت کند و بسته به ساختار دستگاه امکاناتی مانند ذخیره برنامه، کتابخانه ابزار و متریال، کنترل تاج‌دهی (Crowning) و تنظیم محورهای کمکی را در اختیار اپراتور قرار دهد. تفاوت دستگاه پرس برک NC و CNC چیست؟ پرس برک NC و CNC هر دو برای خم‌کاری ورق‌های فلزی استفاده می‌شوند، اما نحوه کنترل حرکت‌ها، تعداد محورهای قابل مدیریت، امکانات برنامه‌ریزی و سطح اتوماسیون آن‌ها متفاوت است. در پرس برک NC معمولاً کنترل روی پارامترهای اصلی مانند موقعیت بک‌گیج و عمق حرکت فک انجام می‌شود و کنترلر برای اجرای خم‌های استاندارد و برنامه‌های چندمرحله‌ای ساده قابل استفاده است. بنابراین NC را نباید دستگاهی کاملاً دستی یا بدون قابلیت ذخیره برنامه در نظر گرفت؛ ظرفیت ذخیره برنامه و تعداد مراحل قابل‌کنترل به نوع کنترلر بستگی دارد. در پرس برک CNC، کنترلر امکان مدیریت محورهای بیشتر و اجرای برنامه‌های پیچیده‌تر را فراهم می‌کند. بسته به کنترلر و ساختار دستگاه، امکاناتی مانند کنترل مستقل محورهای Y1 و Y2، محورهای بک‌گیج، تاج‌دهی (Crowning)، کتابخانه ابزار و متریال و برنامه‌ریزی گرافیکی نیز قابل استفاده هستند. جدول مقایسه پرس برک NC و CNC معیار پرس برک NC پرس برک CNC نوع کنترل کنترل عددی پارامترهای اصلی خم کنترل کامپیوتری و برنامه‌ریزی گسترده‌تر فرایند خم محورهای قابل‌کنترل معمولاً تعداد محدودتری از محورها مانند X و Y بسته به ساختار دستگاه، Y1، Y2 و محورهای مختلف بک‌گیج و محورهای کمکی برنامه‌ریزی مناسب برنامه‌های ساده و چندمرحله‌ای استاندارد مناسب برنامه‌های پیچیده‌تر و توالی‌های خم متعدد ذخیره برنامه امکان ذخیره برنامه وجود دارد، اما ظرفیت و امکانات به کنترلر بستگی دارد معمولاً ظرفیت و امکانات مدیریت برنامه بیشتری دارد تنظیم بک‌گیج کنترل موقعیت بک‌گیج با امکانات محدودتر امکان کنترل چندمحوره بک‌گیج در دستگاه‌های مجهز کنترل حرکت فک معمولاً ساختار کنترلی ساده‌تر در دستگاه‌های الکتروهیدرولیک مجهز، امکان کنترل مستقل محورهای Y1 و Y2 وجود دارد دقت و تکرارپذیری مناسب بسیاری از خم‌کاری‌های استاندارد بسته به تجهیزات کنترلی، برای قطعات پیچیده و پرتکرار امکان کنترل و جبران بیشتری فراهم می‌کند سرعت آماده‌سازی برای قطعات ساده و برنامه‌های ثابت مناسب است در تغییر برنامه و تولید قطعات چندخم می‌تواند زمان تنظیم را کاهش دهد کاربرد خم‌های ساده، قطعات استاندارد و تولید کم تا متوسط قطعات پیچیده، خم‌های چندمرحله‌ای و تولید پرتکرار پیچیدگی کنترل ساختار کنترلی ساده‌تر امکانات برنامه‌ریزی و کنترل گسترده‌تر هزینه خرید معمولاً کمتر در پیکربندی مشابه معمولاً بیشتر به دلیل کنترلر، محورها و تجهیزات کنترلی بیشتر شرایط انتخاب زمانی که تنوع و پیچیدگی خم محدود است زمانی که کنترل چندمحوره، تکرارپذیری و برنامه‌ریزی گسترده اهمیت دارد تفاوت کنترلر NC و CNC در پرس برک NC، کنترلر بیشتر برای تعیین موقعیت محورهای اصلی و اجرای توالی مشخصی از خم‌ها استفاده می‌شود. تعداد محورهای قابل‌کنترل و امکانات برنامه‌ریزی معمولاً محدودتر است، اما این موضوع به مدل کنترلر بستگی دارد. ظرفیت ذخیره برنامه، تعداد مراحل قابل اجرا و امکانات کنترلی در پرس برک NC به نوع کنترلر بستگی دارد و برخی کنترلرها امکان ذخیره و اجرای برنامه‌های چندمرحله‌ای را فراهم می‌کنند. در پرس برک CNC، کنترلر می‌تواند اطلاعات بیشتری درباره قطعه، ابزار، موقعیت محورها و توالی خم‌ها مدیریت کند. در کنترلرهای پیشرفته امکان کنترل چند محور، ذخیره کتابخانه ابزار و محصول، کنترل تاج‌دهی (Crowning) و در برخی نمونه‌ها برنامه‌ریزی گرافیکی نیز وجود دارد. تفاوت دقت NC و CNC نمی‌توان تنها براساس عنوان NC یا CNC یک مقدار ثابت برای دقت دستگاه تعیین کرد. دقت خم به ساختار مکانیکی دستگاه، کنترل حرکت فک، بک‌گیج، ابزار، کیفیت ورق، جبران تغییر شکل و تنظیمات اپراتور وابسته است. با این حال، پرس برک CNC بسته به ساختار دستگاه و تجهیزات اندازه‌گیری، می‌تواند امکان کنترل محورهای بیشتر، بازخورد موقعیت و قابلیت‌های جبران و تنظیم بیشتری فراهم کند. این ویژگی در تولید قطعات پیچیده یا پرتکرار کنترل بیشتری روی فرایند ایجاد می‌کند. NC نیز برای خم‌های استاندارد و کاربردهایی که تعداد محورها و پیچیدگی فرایند محدودتر است می‌تواند تکرارپذیری مناسبی داشته باشد. تفاوت سرعت NC و CNC برتری CNC الزاماً به معنای حرکت سریع‌تر سنبه در تمام شرایط نیست. سرعت واقعی خم به مدار هیدرولیک یا محرک، طول حرکت، نوع قطعه و پارامترهای دستگاه وابسته است. تفاوت مهم‌تر در زمان آماده‌سازی و تغییر تولید است. زمانی که قطعه چند خم دارد یا تولید مرتب بین قطعات مختلف تغییر می‌کند، ذخیره برنامه، کنترل محورهای بیشتر و بازیابی تنظیمات در CNC می‌تواند زمان تنظیم بین دو تولید را کاهش دهد. برای خم‌های ساده و تکراری، این اختلاف ممکن است اهمیت کمتری داشته باشد. کاربردهای دستگاه پرس برک دستگاه پرس برک در صنایع مختلف برای خم‌کاری ورق‌های فولادی، استیل، گالوانیزه، آلومینیوم و سایر فلزات قابل‌خم استفاده می‌شود. نوع NC یا CNC براساس پیچیدگی قطعه، تعداد مراحل خم، تیراژ و میزان تکرارپذیری موردنیاز انتخاب می‌شود. از کاربردهای رایج پرس برک می‌توان به ساخت تابلو و کابین فلزی، تجهیزات صنعتی، قطعات خودرو، ماشین‌آلات، سازه‌های فلزی، تجهیزات حمل‌ونقل، قطعات لوازم خانگی و بدنه دستگاه‌ها اشاره کرد. کاربرد پرس برک NC پرس برک NC برای قطعاتی مناسب است که تعداد و پیچیدگی مراحل خم محدود است و فرایند تولید به کنترل تعداد زیادی محور نیاز ندارد. کارگاه‌های عمومی ورق‌کاری، ساخت قطعات ساده و تولیدات کم تا متوسط می‌توانند از این ساختار استفاده کنند. کاربرد پرس برک CNC پرس برک CNC برای قطعات دارای چند مرحله خم، تنوع ابعادی بیشتر و تولیداتی که تکرارپذیری و تغییر سریع برنامه اهمیت دارد، کاربرد بیشتری دارد.کنترل محورهای بیشتر و امکان ذخیره برنامه‌ها، استفاده از CNC را برای تولید سری، قطعات پیچیده و تغییر مکرر بین محصولات مختلف مناسب‌تر می‌کند. پرس برک NC یا CNC؛ کدام گزینه برای تولید مناسب‌تر است؟ انتخاب بین NC و CNC باید بر اساس نوع قطعات و فرایند تولید انجام شود، نه صرفاً پیشرفته‌تر بودن کنترلر. پرس برک NC زمانی قابل بررسی است که: قطعات دارای خم‌های ساده و تکرارشونده باشند. تعداد محورهای موردنیاز محدود باشد. تنوع محصولات در خط تولید زیاد نباشد. تغییر برنامه و ابزار با فاصله زمانی بیشتری انجام شود. هزینه اولیه خرید یکی از معیارهای مهم باشد. کارگاه بیشتر روی خم‌کاری‌های استاندارد فعالیت کند. پرس برک CNC زمانی قابل بررسی است که: قطعه دارای چند خم با موقعیت‌های متفاوت باشد. تکرارپذیری در تیراژ بالا اهمیت داشته باشد. تنوع قطعات زیاد باشد و برنامه‌ها مرتب تغییر کنند. کنترل محورهای بیشتر بک‌گیج موردنیاز باشد. کاهش زمان تنظیم بین تولید دو قطعه اهمیت داشته باشد. امکاناتی مانند کنترل تاج‌دهی (Crowning)، کتابخانه ابزار یا برنامه‌ریزی پیشرفته برای فرایند موردنیاز باشد. در هر دو حالت، ظرفیت دستگاه باید براساس نیروی خم، طول کاری، جنس و ضخامت ورق و نوع ابزار انتخاب شود. NC یا CNC بودن به‌تنهایی ظرفیت خم‌کاری دستگاه را مشخص نمی‌کند. چه عواملی روی قیمت دستگاه پرس برک تأثیر دارند؟ قیمت پرس برک فقط به NC یا CNC بودن دستگاه وابسته نیست. مشخصات مکانیکی، ظرفیت خم‌کاری، تجهیزات کنترل و امکانات جانبی نیز در قیمت نهایی اثر دارند. نیروی خم یا تناژ با افزایش نیروی موردنیاز برای خم‌کاری ورق‌های ضخیم‌تر یا قطعات خاص، ابعاد سازه، مجموعه هیدرولیک و ظرفیت اجزای دستگاه نیز تغییر می‌کند. به همین دلیل تناژ یکی از عوامل اصلی تعیین قیمت پرس برک است. طول کاری دستگاهی که برای خم‌کاری ورق‌های بلندتر طراحی شده است به میز، فک و سازه بزرگ‌تری نیاز دارد. بنابراین طول کاری نیز در قیمت دستگاه مؤثر است. نوع کنترلر NC یا CNC کنترلر CNC معمولاً امکانات برنامه‌ریزی و کنترل محور بیشتری نسبت به NC در اختیار اپراتور قرار می‌دهد. نوع کنترلر، صفحه‌نمایش، قابلیت ذخیره برنامه، کتابخانه ابزار و امکانات نرم‌افزاری می‌توانند روی قیمت اثر بگذارند. تعداد محورهای کنترل‌شونده تعداد محورهای بک‌گیج و نحوه کنترل فک از عوامل مهم تفاوت قیمت هستند. دستگاه‌هایی که محورهای بیشتری را با تجهیزات حرکتی و کنترلر CNC مدیریت می‌کنند، ساختار کنترلی و اجزای بیشتری دارند و این موضوع می‌تواند بر قیمت نهایی اثر بگذارد. ساختار کنترل حرکت فک نوع همگام‌سازی فک، استفاده از کنترل الکتروهیدرولیک، فیدبک موقعیت و اجزای اندازه‌گیری می‌توانند روی دقت، امکانات دستگاه و قیمت آن اثر بگذارند. ابزار و تجهیزات جانبی نوع سنبه و ماتریس، گیره سریع، تاج‌دهی (Crowning)، تجهیزات ایمنی، ساپورت ورق و تجهیزات کمکی نیز می‌توانند قیمت نهایی را تغییر دهند. بنابراین برای مقایسه قیمت دو پرس برک باید علاوه بر نوع کنترلر، تناژ، طول کاری، تعداد محورها، ساختار دستگاه و تجهیزات جانبی نیز یکسان یا قابل‌مقایسه باشند. انواع دستگاه پرس برک دستگاه‌های پرس برک موجود در این دسته براساس نوع کنترل در دو گروه NC و CNC قرار می‌گیرند. هر دو نوع برای خم‌کاری ورق‌های فلزی استفاده می‌شوند، اما سطح کنترل محورها، امکانات برنامه‌ریزی و شرایط مناسب تولید در آن‌ها متفاوت است. انتخاب بین این دو به پیچیدگی قطعه، تعداد مراحل خم، تیراژ و امکانات موردنیاز در فرایند تولید بستگی دارد. دستگاه پرس برک NC دستگاه پرس برک NC از کنترل عددی برای تنظیم پارامترهای اصلی خم‌کاری استفاده می‌کند. این نوع دستگاه برای خم‌های استاندارد، قطعات با تعداد مراحل محدود و تولیداتی که به کنترل تعداد زیادی محور نیاز ندارند قابل استفاده است. امکانات برنامه‌ریزی و تعداد محورهای قابل‌کنترل در مدل‌های NC به نوع کنترلر و ساختار دستگاه وابسته است. این گروه معمولاً برای کارگاه‌هایی قابل بررسی است که پیچیدگی قطعات محدودتر بوده و هزینه اولیه خرید نیز یکی از معیارهای انتخاب دستگاه است. دستگاه پرس برک CNC دستگاه پرس برک CNC از کنترل عددی کامپیوتری برای مدیریت دقیق‌تر فرایند خم‌کاری استفاده می‌کند. بسته به ساختار دستگاه، کنترلر می‌تواند محورهای بیشتری را مدیریت کرده و امکان ذخیره برنامه‌ها، اجرای توالی‌های چندمرحله‌ای و کنترل تجهیزات جانبی را فراهم کند. این نوع پرس برک برای قطعات دارای چند مرحله خم، تولیدات پرتکرار و مجموعه‌هایی که تغییر برنامه و تنظیمات بین قطعات مختلف اهمیت دارد کاربرد بیشتری دارد. تعداد محورهای کنترل‌شونده و امکاناتی مانند تاج‌دهی (Crowning)، کتابخانه ابزار و برنامه‌ریزی گرافیکی نیز به کنترلر و پیکربندی دستگاه وابسته هستند. مشخصات فنی، ظرفیت خم‌کاری، تجهیزات و امکانات هر دستگاه در صفحه اختصاصی همان محصول ارائه شده است. انتخاب دستگاه پرس برک متناسب با نیاز تولید برای انتخاب بین پرس برک NC و CNC، مشخصاتی مانند جنس و ضخامت ورق، طول کاری موردنیاز، تعداد مراحل خم، تیراژ تولید و تعداد محورهای موردنیاز باید بررسی شوند. این اطلاعات در تعیین ظرفیت و ساختار مناسب دستگاه نقش دارند. برای بررسی مشخصات موردنیاز، انتخاب دستگاه و دریافت قیمت روز پرس برک، می‌توان با واحد فروش روتک به شماره ۰۲۱۴۸۰۰۰۰۹۰ تماس گرفت.
