پنل دستگاه لیزر

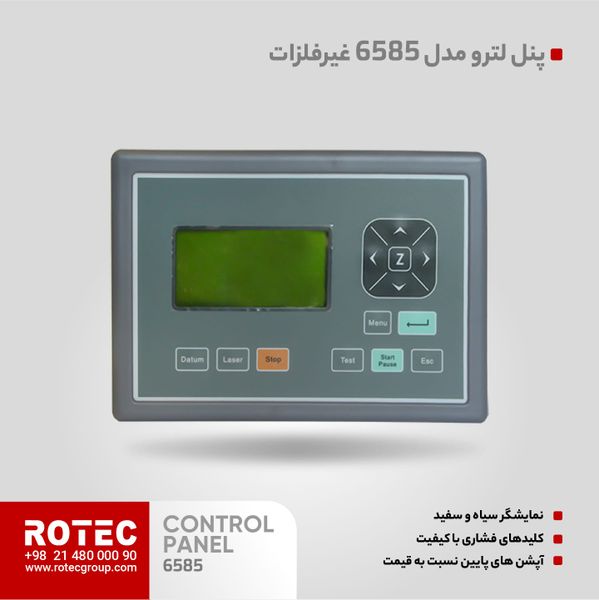

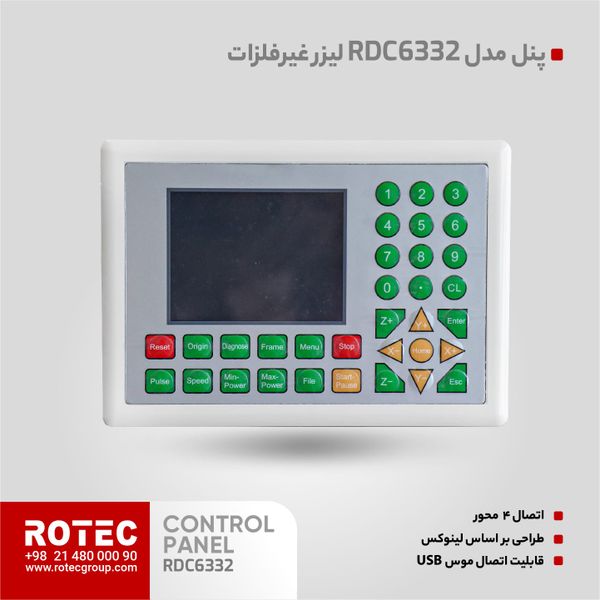

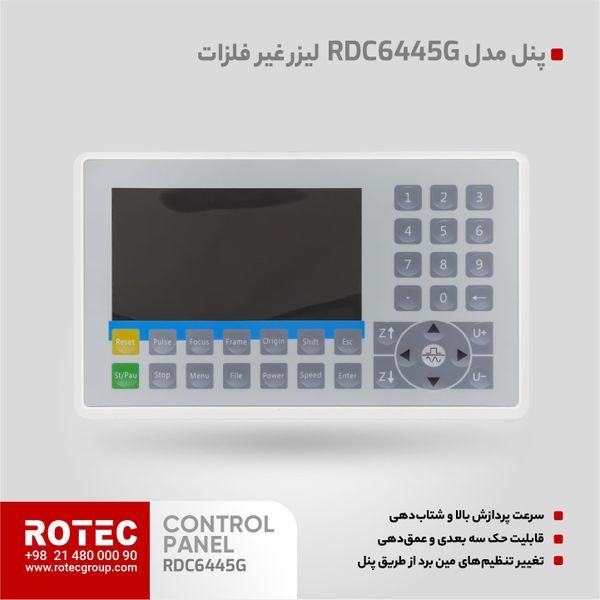

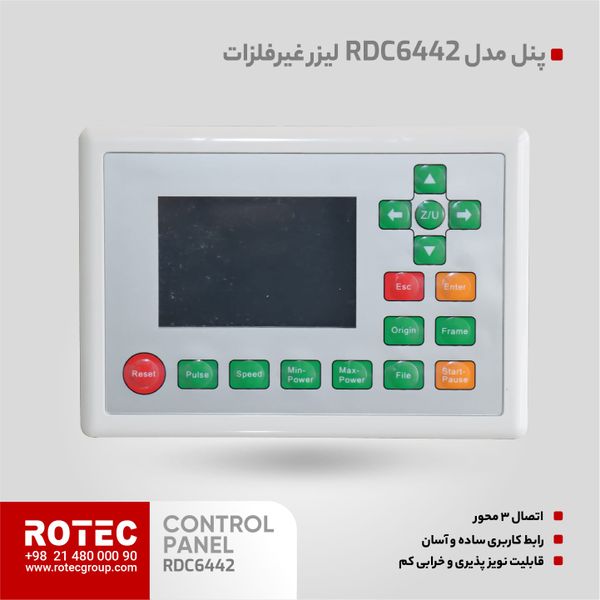

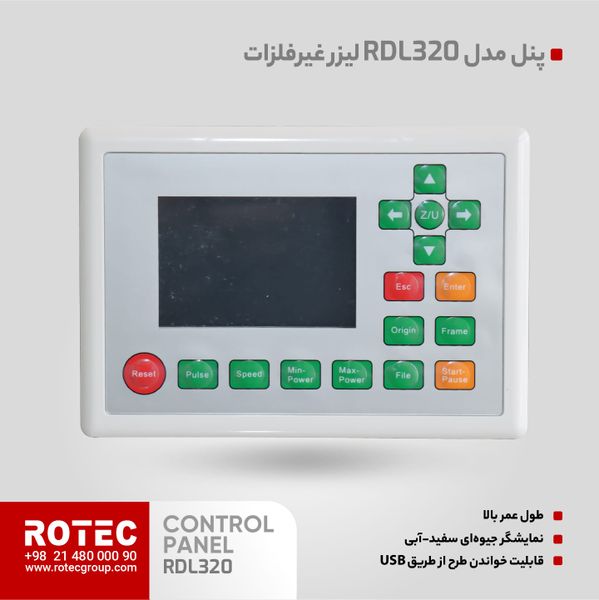

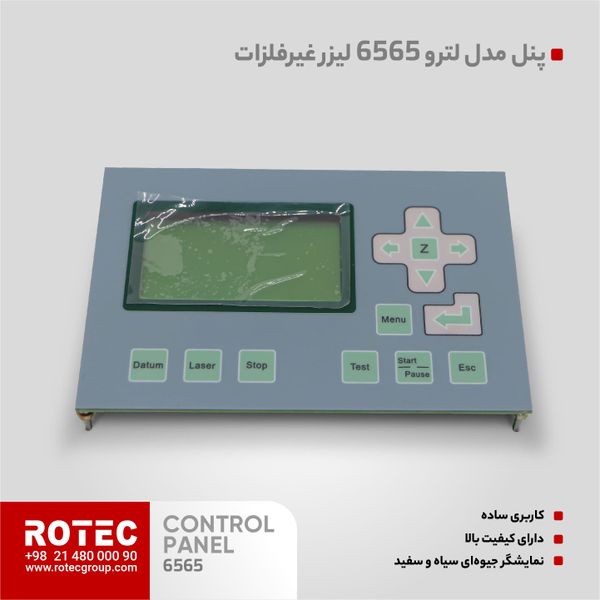

مقایسه پنل‌های دستگاه لیزر پنل‌های موجود در این دسته از نظر برند، نوع نمایشگر، تعداد محور و مین‌برد مرتبط با یکدیگر تفاوت دارند. برای انتخاب پنل جایگزین، مشخصات پنل قبلی و مین‌برد دستگاه باید با مدل جدید تطبیق داده شوند. مدل پنل برند نوع نمایشگر تعداد محور قابلیت‌ها و مشخصات شاخص مین‌برد مرتبط RDL320 RDC سفید و آبی، غیررنگی ۳ محور خواندن فایل از USB؛ دسترسی به تنظیمات اصلی دستگاه RDL320 RDC6442 RDC تمام‌رنگی ۳ محور نمایش وضعیت و موقعیت هد؛ کنترل سه محور RDC6442 سری S و G RDC6332 RDC TFT ۴ محور مبتنی بر Linux؛ صفحه کلید عددی؛ اتصال موس USB؛ کلیدهای مجزا برای کنترل محور Z RDC6332 RDC6445G RDC رنگی ۵ اینچ ۴ محور کلیدهای میان‌بر؛ دسترسی به تنظیمات کلی مین‌برد و پارامترهای اجرایی RDC6445G Leetro 6565 Leetro سیاه و سفید ۳ محور کلیدهای فیزیکی؛ رابط کنترلی ساده Leetro 6565 Leetro 6585 Leetro سیاه و سفید ۳ محور کلیدهای برجسته فشاری Leetro 6585 نکته: مشابه‌بودن ظاهر، نمایشگر یا شماره مدل به معنی قابل‌جایگزین‌بودن دو پنل نیست. پیش از تعویض، مدل دقیق مین‌برد، تعداد محور، کابل و کانکتور ارتباطی و نسخه کنترلر باید بررسی شوند. پنل دستگاه لیزر چگونه کار می‌کند؟ پنل از طریق کابل و رابط مشخص با مین‌برد ارتباط برقرار می‌کند. هنگامی که اپراتور یکی از کلیدهای پنل را فشار می‌دهد یا پارامتری را تغییر می‌دهد، فرمان به مین‌برد ارسال می‌شود و براساس تنظیمات دستگاه پردازش می‌شود. بسته به مدل پنل و کنترلر، ممکن است امکانات زیر در دسترس باشند: انتخاب و اجرای فایل‌های ذخیره‌شده شروع، توقف یا ادامه عملیات جابه‌جایی محورهای دستگاه مشاهده موقعیت هد تغییر برخی پارامترهای سرعت و توان تنظیم نقطه شروع یا موقعیت اجرای کار مشاهده وضعیت دستگاه و بعضی پیام‌های خطا دسترسی به تنظیمات قابل ارائه توسط کنترلر این امکانات در همه مدل‌ها یکسان نیست و باید براساس مشخصات همان پنل و مین‌برد بررسی شوند. راهنمای تعویض پنل دستگاه لیزر برای انتخاب پنل جایگزین، بررسی باید از مدل پنل قبلی و مدل دقیق مین‌برد دستگاه شروع شود. سپس تعداد محور، نوع نمایشگر، کابل و کانکتور ارتباطی، پورت‌های موردنیاز و نسخه کنترلر با پنل جدید تطبیق داده شوند. موارد زیر پیش از انتخاب پنل بررسی شوند: برند و مدل دقیق پنل قبلی برند و مدل مین‌برد تعداد محورهای قابل کنترل نوع و اندازه نمایشگر نوع کابل و کانکتور ارتباطی پورت‌های موردنیاز نسخه یا نسل کنترلر سازگاری نرم‌افزاری و میان‌افزار (Firmware) ابعاد و محل نصب پنل صرف شباهت ظاهری دو پنل یا نزدیک‌بودن شماره مدل آن‌ها به معنی امکان جایگزینی نیست. قبل از تعویض، خرابی پنل را بررسی کنید پیش از تعویض پنل باید مشخص شود ایراد واقعاً از خود پنل است. روشن‌نشدن نمایشگر، پاسخ‌ندادن کلیدها یا برقرارنشدن ارتباط می‌تواند علاوه بر پنل به کابل ارتباطی، منبع تغذیه، مین‌برد، کانکتورها یا تنظیمات کنترلر مربوط باشد. اگر پنل جدید مدل متفاوتی دارد، پیش از نصب باید سازگاری آن با مین‌برد و کابل ارتباطی دستگاه تأیید شود. اتصال یک پنل فقط به دلیل مشابه‌بودن کانکتور یا ظاهر آن توصیه نمی‌شود. نشانه‌هایی که نیاز به بررسی پنل دارند موارد زیر می‌توانند نیاز به بررسی پنل یا ارتباط آن با کنترلر را نشان دهند: روشن‌نشدن نمایشگر قطع و وصل‌شدن تصویر پاسخ‌ندادن بعضی کلیدها نمایش ناقص یا غیرعادی اطلاعات برقرارنشدن ارتباط میان پنل و مین‌برد ریست‌شدن غیرعادی پنل اجرا نشدن فرمان‌های پنل آسیب فیزیکی به نمایشگر، کلیدها یا کانکتورها وجود این علائم الزاماً به معنی خرابی پنل نیست و کابل، منبع تغذیه، کانکتورها و مین‌برد نیز باید بررسی شوند. اجرای فایل و ارتباط پنل با کامپیوتر اجرای فایل از طریق پنل روش انتقال و اجرای فایل در همه پنل‌ها یکسان نیست. در برخی کنترلرها امکان انتقال فایل از طریق حافظه USB وجود دارد و فایل پس از ذخیره در کنترلر از طریق پنل انتخاب و اجرا می‌شود. در مدل‌های دیگر، فایل ابتدا از طریق نرم‌افزار و ارتباط کامپیوتر با مین‌برد به دستگاه منتقل می‌شود و پنل برای انتخاب فایل، اجرای کار یا کنترل فرایند مورد استفاده قرار می‌گیرد. نوع پورت، روش انتقال فایل و امکان استفاده از حافظه USB باید براساس مدل پنل و مین‌برد بررسی شود. ارتباط دستگاه با کامپیوتر بسته به نوع کنترلر، امکان ارسال فایل و بعضی فرمان‌ها از طریق نرم‌افزار کامپیوتر وجود دارد. ارتباط می‌تواند از طریق USB، شبکه یا رابط‌هایی که کنترلر پشتیبانی می‌کند برقرار شود. در این حالت ارتباط کامپیوتر با کنترلر یا مین‌برد دستگاه برقرار می‌شود و پنل به‌عنوان رابط جداگانه اپراتور باقی می‌ماند. قیمت و خرید پنل دستگاه لیزر قیمت پنل دستگاه لیزر به برند، مدل، نوع نمایشگر، نسل کنترلر، مشخصات فنی و موجودی محصول بستگی دارد. هنگام تهیه پنل جایگزین، بهتر است مدل دقیق پنل قبلی و مین‌برد دستگاه مشخص شود تا سازگاری قطعه جدید بررسی شود. برای بررسی سازگاری پنل با مین‌برد دستگاه، استعلام موجودی و دریافت قیمت روز می‌توان با واحد قطعات روتک به شماره ۰۲۱۴۸۰۰۰۰۹۰ تماس گرفت. اگر مشکل دستگاه مربوط به بخش پردازش و کنترل فرمان‌ها باشد، علاوه بر پنل باید مین‌برد نیز بررسی شود. برای مشاهده مدل‌های موجود می‌توان به صفحه مین‌برد دستگاه لیزر مراجعه کرد.
