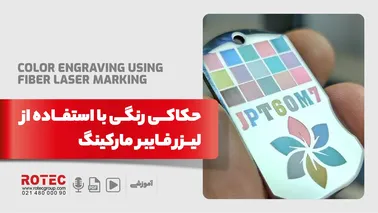

حکاکی رنگی روی فلز چیست و چگونه انجام می‌شود؟

فناوری لیزر در سال‌های اخیر به یکی از روش‌های دقیق و پرکاربرد برای حکاکی، نشانه‌گذاری و شخصی‌سازی قطعات فلزی تبدیل شده است. یکی از جذاب‌ترین کاربردهای این فناوری، حکاکی رنگی روی فلز است؛ فرایندی که در آن بدون استفاده از رنگ، جوهر یا مواد شیمیایی، طیف‌های رنگی متفاوتی روی سطح برخی فلزات ایجاد می‌شود.

در این روش، پرتو لیزر با تنظیم دقیق توان، سرعت، فرکانس و سایر پارامترها روی سطح فلز تابانده می‌شود. برای اجرای حرفه‌ای این فرایند معمولاً از دستگاه فایبر مارکینگ استفاده می‌شود؛ دستگاهی که امکان حکاکی دقیق، مارکینگ و ایجاد تغییرات کنترل‌شده روی سطح فلز را فراهم می‌کند. حرارت کنترل‌شده می‌تواند ساختار یا لایه اکسیدی سطح را تغییر دهد و رنگ‌های متفاوتی به وجود آورد.

در ادامه با نحوه انجام حکاکی رنگی، فلزات مناسب، عوامل مؤثر بر نتیجه و دستگاه مورد نیاز برای اجرای این فرایند آشنا می‌شویم.

حکاکی رنگی روی فلز چیست؟

حکاکی رنگی روی فلز فرایندی است که در آن، پرتو لیزر با ایجاد تغییرات حرارتی کنترل‌شده روی سطح قطعه، رنگ‌های متفاوتی تولید می‌کند. برخلاف حکاکی عمیق که بخشی از سطح متریال را برمی‌دارد، در بسیاری از نمونه‌های حکاکی رنگی، هدف اصلی ایجاد تغییر در ظاهر سطح و تشکیل لایه‌های اکسیدی با ضخامت‌های متفاوت است.

ضخامت این لایه‌ها روی نحوه بازتاب نور تأثیر می‌گذارد و باعث دیده‌شدن رنگ‌هایی مانند آبی، طلایی، بنفش، سبز، قرمز یا طیف‌های ترکیبی می‌شود. نتیجه نهایی به جنس فلز، کیفیت سطح، نوع سورس لیزر و تنظیمات دستگاه وابسته است.

حکاکی رنگی معمولاً روی فلزاتی مانند استیل ضدزنگ و تیتانیوم نتایج قابل‌کنترل‌تری ایجاد می‌کند. اجرای رنگ روی سایر فلزات نیز ممکن است، اما نتیجه در همه متریال‌ها یکسان نیست و باید پیش از تولید نهایی آزمایش شود.

تفاوت حکاکی رنگی با حکاکی معمولی

در حکاکی معمولی، پرتو لیزر می‌تواند بخشی از سطح متریال را تبخیر کند، بافت آن را تغییر دهد یا یک علامت تیره و روشن ایجاد کند. اما در حکاکی رنگی، کنترل حرارت و واکنش سطح فلز اهمیت بیشتری دارد.

مهم‌ترین تفاوت‌های این دو روش عبارت‌اند از:

• در حکاکی معمولی، هدف بیشتر ایجاد عمق، کنتراست یا تغییر بافت است.
• در حکاکی رنگی، هدف ایجاد طیف رنگی از طریق کنترل واکنش سطح فلز است.
• تنظیمات حکاکی رنگی معمولاً حساس‌تر است و به آزمون‌های بیشتری نیاز دارد.
• کوچک‌ترین تغییر در سرعت، فرکانس، توان یا فاصله خطوط می‌تواند رنگ نهایی را تغییر دهد.
• کیفیت و آماده‌سازی سطح فلز در نتیجه حکاکی رنگی تأثیر زیادی دارد.

برای آشنایی بیشتر با عوامل مؤثر بر وضوح و کیفیت خروجی، مقاله دقت حکاکی لیزری را مطالعه کنید.

حکاکی رنگی روی فلز چگونه انجام می‌شود؟

برای ایجاد رنگ روی فلز، پرتو لیزر با پارامترهای مشخص روی سطح حرکت می‌کند. انرژی لیزر باعث افزایش کنترل‌شده دمای سطح و ایجاد واکنش‌های فیزیکی یا شیمیایی می‌شود.

در این فرایند، پارامترهای دستگاه باید به‌گونه‌ای تنظیم شوند که سطح فلز به دمای مناسب برسد، اما دچار ذوب‌شدگی، سوختگی شدید یا تغییر شکل ناخواسته نشود.

فرایند کلی اجرای حکاکی رنگی شامل مراحل زیر است:

1. انتخاب فلز مناسب
2. تمیزکردن کامل سطح قطعه
3. آماده‌سازی فایل طراحی
4. تعیین محدوده حکاکی و فوکوس دستگاه
5. تنظیم توان، سرعت، فرکانس و فاصله خطوط
6. اجرای تست روی نمونه مشابه
7. اصلاح تنظیمات براساس رنگ ایجادشده
8. اجرای طرح نهایی روی قطعه اصلی

به دلیل تفاوت آلیاژها و کیفیت سطوح، نمی‌توان یک تنظیم ثابت را برای همه فلزات استفاده کرد. حتی دو ورق استیل با ظاهر مشابه ممکن است با یک تنظیم یکسان، رنگ‌های متفاوتی ایجاد کنند.

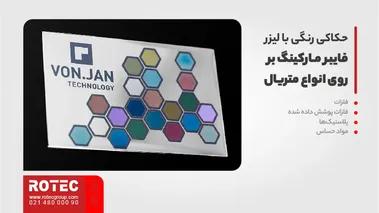

چه فلزاتی برای حکاکی رنگی مناسب‌اند؟

نتیجه حکاکی رنگی به نوع فلز و واکنش سطح آن در برابر حرارت بستگی دارد. برخی فلزات قابلیت بیشتری برای ایجاد لایه‌های رنگی دارند و برخی دیگر بیشتر برای حکاکی تیره، روشن یا عمیق مناسب هستند.

استیل ضدزنگ

استیل ضدزنگ یکی از متداول‌ترین متریال‌ها برای حکاکی رنگی است. با کنترل دقیق پارامترها می‌توان طیف‌های مختلفی از آبی، طلایی، بنفش، سبز و رنگ‌های ترکیبی را روی آن ایجاد کرد.

کیفیت سطح استیل، نوع آلیاژ، میزان صیقلی‌بودن و آلودگی‌های سطحی روی نتیجه نهایی تأثیر دارند. به همین دلیل، بهتر است سطح قطعه قبل از حکاکی کاملاً تمیز شود.

تیتانیوم

تیتانیوم نیز قابلیت مناسبی برای ایجاد رنگ‌های متنوع دارد. تغییرات حرارتی کنترل‌شده می‌تواند لایه‌های اکسیدی متفاوتی روی سطح تیتانیوم تشکیل دهد و رنگ‌هایی مانند آبی، بنفش، طلایی و سبز ایجاد کند.

این ویژگی، حکاکی رنگی روی تیتانیوم را برای محصولات تزئینی، قطعات خاص و برخی تجهیزات صنعتی مناسب می‌کند.

آلومینیوم

ایجاد رنگ مستقیم روی آلومینیوم خام به آلیاژ، پوشش سطح و نوع فرایند بستگی دارد. روی آلومینیوم آنودایزشده معمولاً می‌توان پوشش سطح را برداشت یا علامت‌هایی با کنتراست مشخص ایجاد کرد، اما این نتیجه لزوماً مشابه رنگ‌آمیزی روی استیل نیست.

بنابراین بهتر است پیش از انتخاب آلومینیوم برای اجرای طرح رنگی، تست متریال انجام شود.

فلزات دارای پوشش

فلزات رنگ‌شده، آبکاری‌شده یا دارای پوشش‌های صنعتی نیز قابلیت حکاکی دارند. در این حالت، لیزر ممکن است بخشی از پوشش را بردارد و رنگ یا بافت لایه زیرین را آشکار کند.

این فرایند بیشتر نوعی حکاکی یا حذف پوشش است و نباید همیشه با ایجاد رنگ حرارتی روی فلز خام یکسان در نظر گرفته شود.

طلا، نقره، مس و سایر فلزات

روی فلزاتی مانند طلا، نقره و مس می‌توان حکاکی دقیق، ایجاد کنتراست یا تغییرات سطحی انجام داد؛ اما دستیابی به طیف رنگی پایدار روی این فلزات به نوع آلیاژ و تنظیمات دستگاه وابسته است.

بهتر است برای هر متریال، ابتدا چند نمونه آزمایشی با تنظیمات متفاوت اجرا شود.

آیا حکاکی رنگی روی پلاستیک امکان‌پذیر است؟

بعضی پلاستیک‌ها در برابر پرتو لیزر تغییر رنگ می‌دهند یا کنتراست ایجاد می‌کنند؛ اما این فرایند با حکاکی رنگی حرارتی روی فلز متفاوت است.

نتیجه حکاکی روی پلاستیک به ترکیبات شیمیایی، افزودنی‌ها، رنگ زمینه و میزان جذب طول موج لیزر وابسته است. بعضی پلاستیک‌ها علامت روشن و برخی دیگر علامت تیره ایجاد می‌کنند. همچنین ممکن است برخی متریال‌ها در اثر حرارت ذوب شوند یا گازهای نامناسب تولید کنند.

بنابراین سازگاری متریال با طول موج لیزر باید پیش از شروع کار بررسی شود.

تنظیمات حکاکی رنگی روی فلز

برای حکاکی رنگی نمی‌توان یک جدول ثابت و عمومی برای همه دستگاه‌ها و فلزات ارائه کرد. توان سورس، نوع لنز، فاصله کانونی، نوع آلیاژ، کیفیت سطح و حتی شرایط محیطی می‌توانند نتیجه را تغییر دهند.

مهم‌ترین پارامترهایی که باید تنظیم شوند عبارت‌اند از:

توان لیزر

توان مشخص می‌کند چه مقدار انرژی به سطح فلز منتقل شود. توان بیش از حد می‌تواند باعث سوختگی، ذوب‌شدن یا ایجاد حکاکی عمیق شود. توان بسیار کم نیز ممکن است تغییر رنگ قابل‌مشاهده‌ای ایجاد نکند.

سرعت حرکت پرتو

سرعت پایین‌تر معمولاً باعث ماندگاری بیشتر پرتو روی سطح و انتقال انرژی بیشتر می‌شود. سرعت بالا نیز میزان حرارت واردشده به هر نقطه را کاهش می‌دهد.

رنگ نهایی حاصل ترکیب توان و سرعت است؛ بنابراین تغییر یک پارامتر بدون توجه به دیگری ممکن است نتیجه قابل پیش‌بینی ایجاد نکند.

فرکانس

فرکانس بر تعداد پالس‌های لیزر در یک بازه زمانی تأثیر می‌گذارد. تغییر فرکانس می‌تواند میزان تجمع حرارت و ظاهر نهایی سطح را تغییر دهد.

برای رسیدن به یک رنگ مشخص، باید فرکانس همراه با توان، سرعت و عرض پالس تنظیم شود.

عرض پالس

در دستگاه‌هایی که امکان کنترل عرض پالس را دارند، تغییر این پارامتر می‌تواند کنترل بیشتری روی انرژی هر پالس و میزان حرارت ایجادشده فراهم کند.

برای تولید طیف رنگی گسترده و تکرارپذیر، استفاده از سورس‌هایی با قابلیت کنترل بهتر پالس، مانند برخی مدل‌های MOPA، معمولاً انتخاب مناسب‌تری است.

فاصله خطوط یا Hatch

فاصله میان خطوط حکاکی روی میزان هم‌پوشانی پرتوها و تجمع حرارت تأثیر دارد. فاصله بسیار زیاد ممکن است سطحی ناهماهنگ ایجاد کند و فاصله بسیار کم نیز می‌تواند باعث افزایش بیش از حد دما شود.

فوکوس

قرارگرفتن صحیح سطح قطعه در فاصله کانونی لنز برای دستیابی به نتیجه یکنواخت ضروری است. خارج‌شدن سطح از فوکوس می‌تواند اندازه نقطه لیزر و میزان انرژی واردشده را تغییر دهد.

روش پیدا کردن تنظیمات مناسب

بهترین روش برای پیداکردن تنظیمات حکاکی رنگی، اجرای جدول تست یا ماتریس پارامترهاست. در این روش، یک طرح شبکه‌ای ایجاد می‌شود و در هر خانه، ترکیب متفاوتی از سرعت، توان، فرکانس یا عرض پالس آزمایش می‌شود.

پس از اجرای تست می‌توان مشخص کرد کدام ترکیب، رنگ و کیفیت مورد نظر را ایجاد کرده است.

برای انجام تست بهتر است:

• از متریالی مشابه قطعه اصلی استفاده کنید.
• سطح همه نمونه‌ها به یک شکل تمیز شود.
• فقط یک یا دو پارامتر را در هر تست تغییر دهید.
• تنظیمات موفق را همراه با مشخصات متریال ثبت کنید.
• نتیجه را زیر نور ثابت بررسی کنید.
• پیش از تولید انبوه، تست تکرارپذیری انجام دهید.

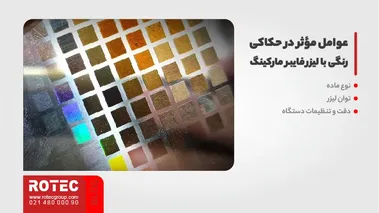

عوامل مؤثر بر کیفیت حکاکی رنگی

نوع و آلیاژ فلز

ترکیب آلیاژ می‌تواند رفتار سطح را در برابر حرارت تغییر دهد. به همین دلیل، دو قطعه با نام تجاری مشابه ممکن است نتیجه یکسانی ایجاد نکنند.

وضعیت سطح

سطوح براق، مات، برس‌خورده، زبر یا دارای پوشش، نور و حرارت را به شکل متفاوتی جذب و بازتاب می‌کنند. چربی، گردوغبار و اثر انگشت نیز می‌تواند باعث ایجاد لکه یا ناهماهنگی شود.

کیفیت فایل طراحی

فایل باید متناسب با ابعاد قطعه، ضخامت خطوط و جزئیات مورد نظر آماده شود. استفاده از خطوط بسیار ریز یا فاصله‌های نامناسب ممکن است باعث ترکیب‌شدن رنگ‌ها یا کاهش وضوح شود.

برای دسترسی به نمونه فایل‌های قابل استفاده در پروژه‌های لیزری می‌توانید از بخش دانلود طرح لیزر رایگان استفاده کنید.

ثبات دستگاه

پایداری توان، عملکرد دقیق اسکنر، کیفیت لنز و تنظیم صحیح فوکوس در یکنواختی رنگ‌ها اهمیت دارند. نوسان در خروجی دستگاه می‌تواند باعث تفاوت رنگ میان بخش‌های مختلف طرح شود.

مهارت اپراتور

ثبت تنظیمات، اجرای تست، شناخت متریال و بررسی دقیق نتیجه از مهم‌ترین عوامل موفقیت در حکاکی رنگی هستند. حتی با دستگاه مناسب نیز بدون تنظیم صحیح پارامترها، نتیجه مطلوب به دست نمی‌آید.

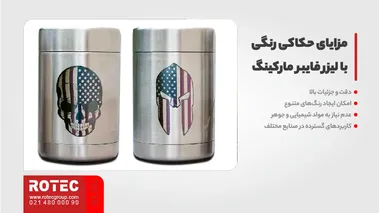

مزایای حکاکی رنگی روی فلز

ایجاد طرح‌های دقیق

لیزر امکان اجرای نوشته‌ها، لوگوها، خطوط ظریف و طرح‌های پیچیده را فراهم می‌کند. این ویژگی برای محصولات کوچک، قطعات تزئینی و کالاهای شخصی‌سازی‌شده اهمیت دارد.

عدم استفاده از جوهر

در این روش رنگ از طریق تغییرات سطح فلز ایجاد می‌شود و معمولاً نیازی به افزودن جوهر یا رنگ چاپی نیست. در نتیجه، طرح بخشی از سطح قطعه محسوب می‌شود.

امکان شخصی‌سازی

نام، شماره سریال، لوگو، تصویر، الگو و طرح‌های اختصاصی را می‌توان روی قطعات مختلف اجرا کرد. این قابلیت برای تولید هدایای تبلیغاتی و محصولات سفارشی مناسب است.

سرعت مناسب تولید

پس از پیداکردن تنظیمات صحیح و آماده‌سازی فایل، می‌توان طرح‌های مشابه را با سرعت و تکرارپذیری مناسب روی چند قطعه اجرا کرد.

کاهش مراحل جانبی

حکاکی لیزری معمولاً به قالب، کلیشه یا ابزار تماس مستقیم با قطعه نیاز ندارد. این ویژگی زمان آماده‌سازی را کاهش می‌دهد و اجرای طرح‌های متنوع را ساده‌تر می‌کند.

محدودیت‌های حکاکی رنگی

حکاکی رنگی در کنار مزایا، محدودیت‌هایی نیز دارد:

• روی همه فلزات نتیجه یکسانی ایجاد نمی‌کند.
• رنگ نهایی به ترکیب آلیاژ و وضعیت سطح وابسته است.
• تنظیمات یک دستگاه را نمی‌توان بدون آزمایش روی دستگاه دیگر استفاده کرد.
• ایجاد رنگ‌های دقیق و تکرارپذیر به تست و ثبت پارامترها نیاز دارد.
• تغییر زاویه نور می‌تواند ظاهر بعضی رنگ‌ها را متفاوت نشان دهد.
• در برخی کاربردها، مقاومت رنگ در برابر سایش یا شرایط محیطی باید آزمایش شود.
• اجرای طیف رنگی گسترده معمولاً به سورس و تنظیمات تخصصی‌تری نیاز دارد.

کاربردهای حکاکی رنگی روی فلز

جواهرات و زیورآلات

می‌توان از این روش برای ایجاد نوشته، الگو، نماد و طرح‌های تزئینی روی قطعات فلزی استفاده کرد. ظرافت لیزر امکان اجرای طرح روی سطوح کوچک را فراهم می‌کند.

هدایای تبلیغاتی

لوگو، نام شرکت، پیام تبلیغاتی یا طرح اختصاصی را می‌توان روی محصولاتی مانند جاکلیدی، پلاک، خودکار فلزی و ابزارهای تبلیغاتی حک کرد.

ساعت و لوازم شخصی

قاب ساعت، دستبند، پلاک، لوازم جانبی و قطعات تزئینی از جمله محصولاتی هستند که قابلیت شخصی‌سازی با حکاکی رنگی دارند.

قطعات صنعتی

در برخی پروژه‌ها می‌توان از ترکیب رنگ و مارکینگ برای تفکیک علائم، نمایش اطلاعات یا بهبود خوانایی نشانه‌ها استفاده کرد.

صنایع خودروسازی و الکترونیک

ایجاد لوگو، علائم شناسایی، نشانه‌های کنترلی و طرح‌های تزئینی روی قطعات فلزی از کاربردهای این روش در صنایع مختلف است.

محصولات هنری و دکوراتیو

طراحان می‌توانند از حکاکی رنگی برای تولید تابلو، پلاک، آثار هنری و محصولات فلزی سفارشی استفاده کنند.

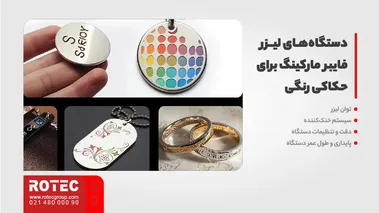

چه دستگاهی برای حکاکی رنگی مناسب است؟

انتخاب دستگاه به جنس قطعه، ابعاد طرح، میزان تنوع رنگ، تیراژ تولید و کیفیت مورد انتظار بستگی دارد.

برای آشنایی با مدل‌های مختلف و مقایسه تجهیزات مناسب برای حک روی متریال‌های گوناگون، می‌توانید صفحه دستگاه حکاکی لیزری را بررسی کنید.

برای حکاکی و مارکینگ روی فلزات معمولاً از دستگاه‌های دارای سورس فایبر استفاده می‌شود. با این حال، همه دستگاه‌ها کنترل یکسانی روی پارامترهای پالس ندارند و همه آن‌ها الزاماً طیف رنگی مشابهی ایجاد نمی‌کنند.

برای اجرای حرفه‌ای‌تر حکاکی رنگی، دستگاه باید امکان تنظیم دقیق پارامترهایی مانند توان لیزر، سرعت اسکن، فرکانس، فاصله خطوط، تعداد تکرار، جهت حکاکی و عرض پالس را فراهم کند.

سورس‌های MOPA به دلیل امکان کنترل گسترده‌تر عرض پالس، برای ایجاد رنگ‌های متنوع روی برخی فلزات، به‌ویژه استیل ضدزنگ و تیتانیوم، گزینه مناسب‌تری محسوب می‌شوند.

نکات مهم پیش از شروع حکاکی رنگی

• سطح قطعه را از چربی، گردوغبار و آلودگی پاک کنید.
• پیش از اجرای طرح اصلی، روی نمونه مشابه تست بگیرید.
• تنظیمات هر متریال را به‌صورت جداگانه ثبت کنید.
• از تهویه مناسب در فضای کار استفاده کنید.
• طرح را متناسب با اندازه و شکل قطعه آماده کنید.
• از تجهیزات محافظتی استاندارد و محفظه مناسب دستگاه استفاده کنید.
• هنگام حکاکی مواد ناشناخته، ابتدا ترکیبات و ایمنی آن‌ها را بررسی کنید.
• برای تولید انبوه، تکرارپذیری رنگ را روی چند نمونه آزمایش کنید.

اشتباهات رایج در حکاکی رنگی

استفاده از تنظیمات یکسان برای همه فلزات

هر فلز و آلیاژ واکنش متفاوتی در برابر پرتو لیزر دارد. تنظیمات موفق روی یک ورق استیل الزاماً روی ورق دیگری همان نتیجه را ایجاد نمی‌کند.

افزایش بیش از حد توان

توان بیشتر همیشه به معنی رنگ بهتر نیست. انرژی زیاد می‌تواند سطح را بسوزاند، ذوب کند یا حکاکی عمیق ناخواسته ایجاد کند.

تمیزنکردن سطح قطعه

وجود چربی یا آلودگی می‌تواند باعث لکه، تغییر رنگ نامنظم و کاهش کیفیت شود.

تغییر هم‌زمان چند پارامتر

اگر چند پارامتر به‌صورت هم‌زمان تغییر کنند، تشخیص عامل اصلی تغییر رنگ دشوار می‌شود. بهتر است تست‌ها مرحله‌به‌مرحله انجام شوند.

نادیده‌گرفتن کیفیت فوکوس

فاصله نامناسب قطعه از لنز باعث تغییر اندازه نقطه لیزر و کاهش یکنواختی طرح می‌شود.

انتخاب دستگاه بدون تست متریال

پیش از خرید یا انتخاب دستگاه باید نمونه متریال واقعی آزمایش شود. نام فلز به‌تنهایی برای پیش‌بینی نتیجه کافی نیست.

آیا حکاکی رنگی ماندگار است؟

در حکاکی رنگی، طرح معمولاً از طریق تغییرات سطح فلز ایجاد می‌شود و مانند چاپ جوهری یک لایه مجزا روی قطعه قرار نمی‌گیرد. بااین‌حال، میزان ماندگاری آن به جنس فلز، نحوه ایجاد رنگ، عمق تغییرات سطحی، میزان سایش و شرایط نگهداری بستگی دارد.

برای محصولاتی که در معرض اصطکاک، مواد شیمیایی، رطوبت یا شرایط محیطی سخت قرار می‌گیرند، بهتر است پیش از تولید انبوه آزمایش‌های دوام انجام شود.

برای مطالعه بیشتر درباره سازوکار تغییر رنگ فلز با لیزر، می‌توانید راهنمای تخصصی Trotec درباره فرایند آنیلینگ لیزری روی فلز را بررسی کنید. در این روش، حرارت کنترل‌شده باعث تغییر رنگ سطح فلز می‌شود، بدون آنکه لزوماً بخشی از متریال برداشته شود.

نتیجه گیری

حکاکی رنگی روی فلز روشی دقیق و جذاب برای ایجاد طرح‌های تزئینی، لوگو، نوشته و علائم رنگی روی برخی فلزات است. در این فرایند، رنگ بدون استفاده از جوهر و از طریق کنترل تأثیر حرارتی پرتو لیزر روی سطح ایجاد می‌شود.

استیل ضدزنگ و تیتانیوم از مهم‌ترین متریال‌های مناسب برای این روش هستند؛ بااین‌حال، نتیجه نهایی به آلیاژ، وضعیت سطح، نوع دستگاه و تنظیم دقیق پارامترهایی مانند توان، سرعت، فرکانس، عرض پالس و فاصله خطوط وابسته است.

برای دستیابی به نتیجه مطلوب باید پیش از اجرای طرح اصلی، جدول تست تهیه شود و تنظیمات موفق هر متریال ثبت شوند. همچنین در پروژه‌هایی که ایجاد طیف رنگی گسترده و تکرارپذیر اهمیت دارد، استفاده از دستگاهی با قابلیت کنترل دقیق‌تر پارامترهای پالس می‌تواند نتیجه بهتری ایجاد کند.
