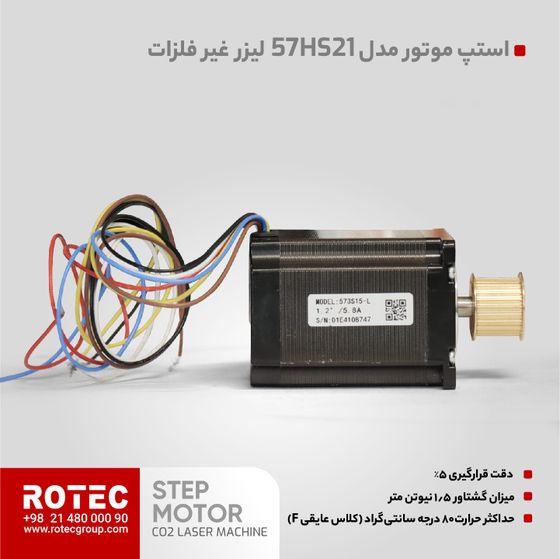

استپ موتور دستگاه لیزر co2 (2فاز)

استپ موتور دستگاه لیزر CO2 دو فاز

استپ موتور دستگاه لیزر CO2 دو فاز یکی از اجزای بخش حرکتی دستگاه است که فرمان‌های دریافتی از درایور را به حرکت مرحله‌ای شفت تبدیل می‌کند. این نوع موتور برای کنترل حرکت محورهای دستگاه استفاده می‌شود و انتخاب آن باید براساس مشخصات مکانیکی و الکتریکی مجموعه حرکتی انجام شود.

مدل 573S15 از استپ موتورهای مورد استفاده در دستگاه‌های لیزر با ابعاد متوسط است. براساس مشخصات این مدل، محدوده ولتاژ کاری آن ۲۰ تا ۵۰ ولت، گشتاور 1.5 N.m و جریان نامی هر فاز 5.8A است.

مشخصات فنی استپ موتور 573S15

استپ موتور 573S15 چگونه کار می‌کند؟

استپ موتور برای عملکرد به درایور موتور نیاز دارد. کنترلر دستگاه فرمان حرکت را به درایور ارسال می‌کند و درایور براساس این فرمان، سیم‌پیچ‌های موتور را تحریک می‌کند تا شفت به‌صورت مرحله‌ای حرکت کند.

تعداد پالس‌های فرمان با مقدار حرکت و فرکانس پالس‌ها با سرعت حرکت ارتباط دارد. عملکرد نهایی محور علاوه بر خود موتور، به تنظیمات درایور، جریان، ولتاژ، پولی، تسمه، بار مکانیکی و تنظیمات کنترلر نیز وابسته است.

زاویه گام ۱٫۲ درجه چه معنایی دارد؟

زاویه گام نشان می‌دهد شفت موتور در هر گام کامل چه مقدار می‌چرخد. در مدل 573S15 این مقدار ۱٫۲ درجه ذکر شده است.

با این حال دقت نهایی محور فقط به زاویه گام موتور وابسته نیست. میکرو استپ درایور، قطر پولی، گام تسمه، لقی مکانیکی و تنظیمات دستگاه نیز روی میزان جابه‌جایی و دقت محور اثر دارند.

گشتاور استپ موتور 573S15

گشتاور اعلام‌شده برای این مدل 1.5 N.m است. موتور باید بتواند نیروی لازم برای حرکت محور و غلبه بر اصطکاک و بار مکانیکی آن را تأمین کند.

هنگام تعویض موتور، گشتاور تنها معیار انتخاب نیست و مشخصاتی مانند جریان، زاویه گام، ابعاد فریم، قطر شفت، نوع پولی و درایور سازگار نیز باید بررسی شوند.

پولی و شفت استپ موتور

استپ موتور 573S15 دارای شفت با قطر ۸ میلی‌متر است و در مشخصات محصول، پولی تایمینگ ۲۴ دندانه برای آن ذکر شده است.

در زمان جایگزینی موتور، نوع و تعداد دندانه پولی باید بررسی شوند؛ زیرا مشخصات پولی و مکانیزم انتقال حرکت می‌توانند روی نسبت حرکت محور اثر بگذارند.

درایور سازگار با استپ موتور

برای مدل 573S15، درایورهای 3DM580S و 3DM683 در مشخصات محصول به‌عنوان گزینه‌های سازگار ذکر شده‌اند.

تنظیمات جریان و سایر پارامترهای درایور باید متناسب با مشخصات موتور انجام شوند. تنظیم نامناسب درایور می‌تواند باعث افزایش دمای موتور، افت گشتاور یا حرکت نامنظم محور شود.

هنگام تعویض استپ موتور چه مواردی بررسی شوند؟

پیش از جایگزینی موتور، مشخصات قطعه قبلی و مجموعه حرکتی دستگاه باید بررسی شوند. مهم‌ترین موارد شامل:

• مدل موتور
• دو فاز بودن موتور
• زاویه گام
• جریان نامی
• گشتاور
• سایز فریم
• قطر و طول شفت
• نوع و تعداد دندانه پولی
• درایور مورد استفاده
• محدوده ولتاژ کاری
• نحوه نصب روی محور

شباهت ظاهری دو استپ موتور به معنی سازگاری کامل آن‌ها با یکدیگر نیست.

چه زمانی استپ موتور دستگاه لیزر باید بررسی شود؟

حرکت نکردن محور، حرکت ناپیوسته، لرزش یا صدای غیرعادی، از دست رفتن موقعیت، کاهش گشتاور یا افزایش غیرعادی دمای موتور می‌توانند نیاز به بررسی مجموعه حرکتی را نشان دهند.

این علائم الزاماً به معنی خرابی خود استپ موتور نیستند. درایور، کابل‌ها، منبع تغذیه، پولی، تسمه و مکانیزم حرکتی محور نیز باید بررسی شوند.

قیمت استپ موتور دستگاه لیزر CO2 دو فاز

قیمت استپ موتور دستگاه لیزر CO2 دو فاز به مدل، مشخصات فنی و موجودی محصول بستگی دارد. پیش از تهیه موتور جایگزین، بهتر است مشخصات موتور قبلی و درایور دستگاه بررسی شوند تا سازگاری قطعه تأیید شود.

برای بررسی سازگاری استپ موتور با دستگاه، استعلام موجودی و دریافت قیمت روز، می‌توان با واحد قطعات روتک به شماره ۰۲۱۴۸۰۰۰۰۹۰ تماس گرفت.

ویژگی‌های استپ موتور دستگاه لیزر co2 (2فاز)

ضریب عایقی:B

میزان گشتاور:1.5 N.M

حداکثر حرارت:80°C (کلاس عایقی F)

سایز:57
