تفاوت ریل تخت و ریل واگنی دستگاه لیزر

حتما خیلی اوقات برایتان این سوال پیش آمده که چرا در دستگاه حکاکی لیزر برخی از کاربران از ریل متفاوتی (ریل تخت یا ریل واگنی) استفاده شده و اینکه کدام انتخاب بهتری است؛ البته این سوال از نظر فنی درست نیست چرا که شما نمی‌توانید بگویید پیچ گوشتی دو سو بهتر است یا چهارسو.

ریل دستگاه لیزر در چند مدل متفاوت تولید می‌شود و هر کدام کاربردهای متفاوتی دارد؛ ریل‌ها (انواع ریل دستگاه لیزر) در واقع یک ابزار حرکتی برای دستگاه برش لیزری هستند که طراح دستگاه با توجه به کاربری، نوع آن‌ را انتخاب می‌کند.

برای واضح‌تر شدن موضوع، روتک مشخصات انواع ریل‌ها و جزئیات کاربری هر کدام را بررسی کرده است.

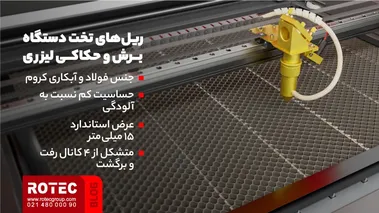

ریل‌های تخت دستگاه برش و حکاکی لیزری

• • ریل‌ تخت از جنس فولاد و دارای آبکاری کروم است.
  • شکل طراحی آن‌ها شبیه H انگلیسی است و به پهلو نصب می‌شوند.
  • عرض استاندارد و مورد استفاده در دستگاه‌های حکاکی لیزری 15 میلی‌متر است.
  • این نوع ریل‌ها برای حرکت‌های سکوی رفت و برگشت در زمان‌های طولانی بسیار مناسب و بادوام است.
  • معروف‌ترین سازنده این نوع ریل‌ها شرکت‌های HIWIN (های وین) و PMI (پی ام آی) هستند که بیشترین کاربرد را در ساخت این دستگاه‌ها دارند.
  • با توجه به نوع طراحی، حساسیت کمتری نسبت به آلودگی دارند و به همین دلیل بیشتر مدل باله‌دار در دستگاه لیزر صنعتی مورد استفاده قرار می‌گیرد.
  • واگن حرکتی این ریل‌ها 4 کانال رفت و برگشت دوار (شبیه نوار نقاله فرودگاه) دارد که از تعداد زیادی ساچمه تشکیل شده‌است.
  • ساچمه‌ها بعد از برخورد با کناره‌های ریل، داخل کانال در جهت مماس با محور حرکت می‌کنند و با تمام شدن طول واگن، وارد کانال برگشت می‌شوند و سری جدید، در ابتدای واگن دستگاه لیزر با ریل در تماس قرار می‌گیرند.

•

ریل تخت به خاطر اینرسی بالا در جذب واگن با ریل، در سرعت حرکت اولیه مقاومت بیشتری از خودش نشان می‌دهد که همین موضوع باعث شده در کارهایی مثل حکاکی که در یک نقطه ثابت، محور بارها حرکت رفت و برگشت را انجام دهد.

این نوع ریل‌ها اصلا دچار خوردگی، پریدگی آبکاری و لق شدگی نمی‌شوند؛ عمری طولانی دارند و استفاده از این آن‌ها به خاطر داشتن دقت بالا برای برش و حکاکی کارهای ظریف پیشنهاد می‌شود.

تمیز بودن ریل تاثیر خیلی خوبی در طول عمر واگن دارد.

برای تمیز کردن ریل‌ها از یک دستمال و مایع پاک‌کننده استفاده کنید و در روغن‌کاری بهتر است از روانکاری 10 (یعنی خیلی رقیق) استفاده شود.

البته اسپری ناهید آبی برای چرب کردن و اسپری ناهید قرمز برای تمیز کردن ریل هم گزینه‌های مناسبی هستند.

هرگز برای چرب کردن این نوع ریل‌ها از گریس استفاده نکنید!

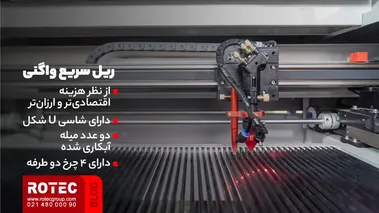

ریل سریع واگنی

• • ریل‌های واگنی یا Fast از نظر هزینه اقتصادی‌تر و ارزان‌تر از ریل‌های تخت هستند.
  • ریل تخت نیاز به شاسی برای نصب دارد، اما ریل واگنی شاسی U شکلی از جنس ورق یا اکسترود دارد.
  • هر دو عدد میله آبکاری شده از ابتدا تا انتها در آن قرار داده شد.
  • واگن متحرک تو این نوع ریل 4 چرخ دو طرفه دارد و شبیه به حرکت لوکوموتیو روی ریل قطار حرکت می‌کند.

•

این ریل‌ها برای حرکت‌های سریع و پبچ و خم‌های مکرر خیلی مناسب هستند، ولی به خاطر دقت پایین‌ترشان برای کارهایی مانند حکاکی اصلا پیشنهاد نمی‌شوند؛ اما در عوض به صورت کاملا تخصصی برای برش لیزری پارچه که نیاز به سرعت بالا، دقت متوسط و توان پایین دارد مورد استفاده قرار می‌گیرند.

ریل‌های واگنی خوشبختانه نیاز به روغن‌کاری خیلی کمی دارند؛ چون حرکت آن‌ها از نوع برخورد چرخ‌ها با ریل بوده و قسمت متحرک بلبرینگ کوچک، داخل هر چرخ قرار می‌گیرد.

باید دقت داشته باشید که بلبرینگ با گریس چرب می‌شود نه روغن، پس اگر چنین ریلی دارید فقط کافی است میله را چرب کنید.

به طور کلی نتیجه می‌گیریم که ریل سریع واگنی برای برش پارچه، چرم و منسوجات ریل Fast و برای برش و حکاکی MDF، پلکسی، فرم، PVC و حکاکی انواع غیرفلزات، ریل تخت گزینه مناسب‌تری خواهد بود.
