برای خرید دستگاه لیزر مارکینگ UV، علاوه بر مشخصات فنی باید کیفیت حکاکی روی قطعه، ابعاد طرح، نوع اطلاعات موردنظر و شرایط تولید بررسی شود. سازگاری متریال با پرتو UV، انتخاب تجهیزات اپتیکی و تنظیم صحیح پارامترها بر نتیجه نهایی تأثیر دارند. در کاربردهای صنعتی، خوانایی کدها و امکان تکرار حکاکی با کیفیت یکسان نیز از معیارهای انتخاب دستگاه هستند.
بررسی کیفیت حکاکی روی متریال

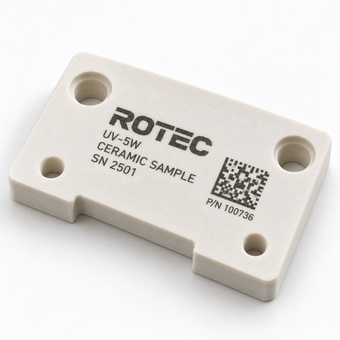

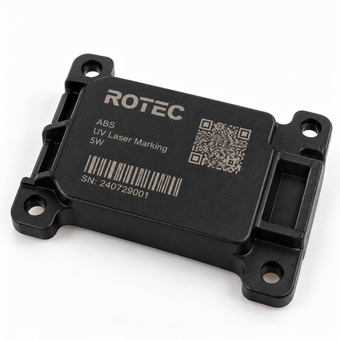

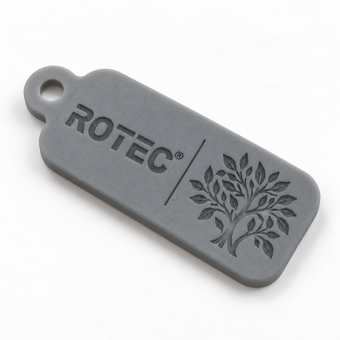

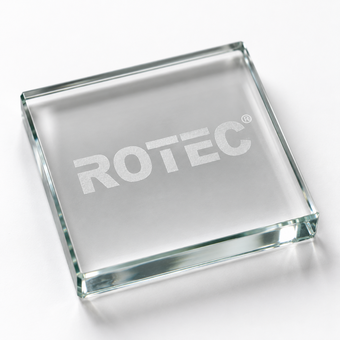

واکنش متریال‌ها به پرتو UV یکسان نیست. حتی دو قطعه پلاستیکی با ظاهر مشابه ممکن است به دلیل تفاوت در نوع پلیمر، افزودنی‌ها یا رنگدانه‌ها، نتیجه متفاوتی داشته باشند. در شیشه، سرامیک و سطوح پوشش‌دار نیز ضخامت، ترکیب ماده و پرداخت سطح بر کیفیت حکاکی مؤثر است.
پیش از انتخاب دستگاه، نتیجه حکاکی باید از نظر وضوح نوشته، کنتراست، عمق و وضعیت سطح بررسی شود. در قطعات حساس، ایجاد ترک، تغییر رنگ ناخواسته یا آسیب به پوشش اهمیت بیشتری دارد. برای کاربردهای رهگیری محصول، خوانایی QR Code و Data Matrix نیز باید با ابزار مورد استفاده در فرایند کنترل کیفیت ارزیابی شود.
ابعاد قطعه و تجهیزات جانبی حکاکی
محدوده حکاکی دستگاه با ابعاد قطعه‌ای که امکان قرارگیری زیر هد را دارد متفاوت است. پیش از خرید باید طول، عرض و ارتفاع قطعه، محل درج نشانه و فضای موردنیاز برای تنظیم فوکوس مشخص شود.
در قطعات تخت، قرارگیری صحیح سطح در محدوده کاری اهمیت دارد. برای قطعات استوانه‌ای، منحنی یا دارای شکل نامنظم، ممکن است به روتاری، میز XYZ یا فیکسچر اختصاصی نیاز باشد. انتخاب این تجهیزات به شکل قطعه، محل حکاکی و تعداد قطعات تولیدی بستگی دارد.
همچنین در قطعات بلند یا دارای برجستگی، فاصله هد تا سطح و امکان دسترسی پرتو به محل حکاکی باید بررسی شود. قرارگرفتن طرح در محدوده کاری به‌تنهایی تضمین‌کننده امکان اجرای آن روی هر قطعه نیست.
ساختار هد و تجهیزات اپتیکی دستگاه UV

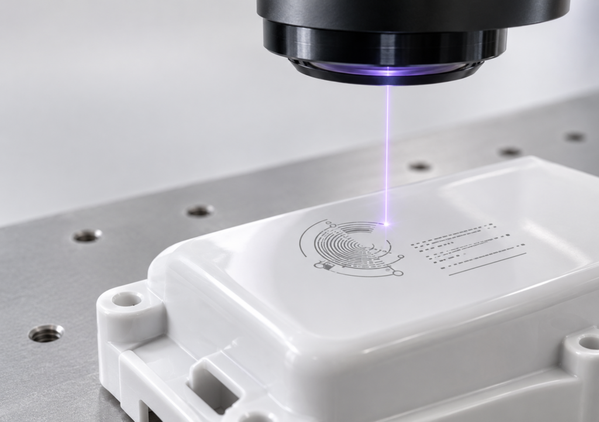

مجموعه اپتیکی دستگاه شامل هد اسکن، آینه‌های گلوانومتری و لنز F-Theta است. هد اسکن با تغییر موقعیت آینه‌ها، پرتو را مطابق مسیر طراحی‌شده روی سطح حرکت می‌دهد. این ساختار برای اجرای نوشته‌های ریز، کدهای دوبعدی و طرح‌های دارای جزئیات کاربرد دارد.
لنز F-Theta وظیفه تمرکز پرتو در محدوده حکاکی را بر عهده دارد. مشخصات لنز بر ابعاد ناحیه کاری و اندازه لکه لیزر تأثیر می‌گذارند. هنگام انتخاب لنز باید میان اندازه محدوده حکاکی و جزئیات موردنیاز طرح تناسب وجود داشته باشد.
برای قطعات کوچک با نوشته‌های ظریف، اندازه لکه لیزر و کیفیت فوکوس اهمیت بیشتری دارد. در مقابل، برای طرح‌های بزرگ‌تر باید امکان پوشش محدوده موردنظر بررسی شود. انتخاب لنز مناسب باید براساس ابعاد واقعی طرح و کیفیت خروجی مورد انتظار انجام گیرد.
تنظیم فوکوس و پارامترهای حکاکی

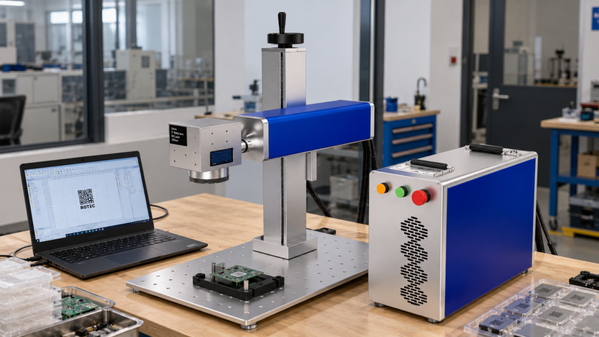

دستگاه‌های مارکینگ UV روتک به بالابر دستی محور Z مجهز هستند که امکان تنظیم ارتفاع هد متناسب با سطح قطعه را فراهم می‌کند. قرارگیری سطح در فاصله فوکوس مناسب، بر وضوح خطوط، خوانایی کدها و یکنواختی حکاکی اثر می‌گذارد.
علاوه بر فوکوس، توان خروجی، سرعت حرکت پرتو، فرکانس و تعداد دفعات عبور لیزر باید با جنس متریال تنظیم شوند. برای مثال، کاهش بیش از حد سرعت یا افزایش انرژی واردشده به سطح می‌تواند باعث تغییر رنگ ناخواسته، افزایش اثر حرارتی یا کاهش وضوح لبه‌های حکاکی شود.
در مواد حساس، تنظیمات باید به‌گونه‌ای انتخاب شوند که نشانه موردنظر با کمترین تغییر نامطلوب در سطح ایجاد شود. برای حکاکی عمیق‌تر یا برداشت پوشش نیز لازم است نتیجه هر مرحله روی نمونه بررسی شود.
نرم‌افزار EZCad 2 و مدیریت فایل‌های حکاکی

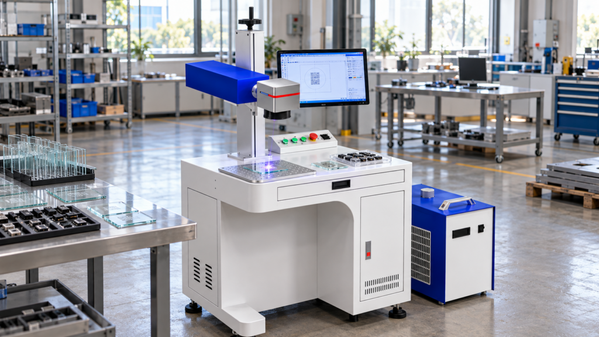

دستگاه‌های RT5DU و RT5PU از نرم‌افزار EZCad 2 برای آماده‌سازی و اجرای طرح استفاده می‌کنند. این نرم‌افزار امکان ایجاد متن، لوگو، شماره سریال، تاریخ، بارکد، QR Code و Data Matrix را فراهم می‌کند و از قالب‌هایی مانند DXF، PLT و BMP پشتیبانی می‌کند.
در تولید قطعات صنعتی، مدیریت صحیح اطلاعات حکاکی به‌اندازه کیفیت ظاهری آن اهمیت دارد. برای مثال، در سفارش‌هایی که هر قطعه شماره سریال متفاوتی دارد، ترتیب شماره‌گذاری و تطابق اطلاعات حک‌شده با مشخصات محصول باید کنترل شود.
در فایل‌های دارای نوشته‌های کوچک یا کدهای متراکم، اندازه عناصر طرح، فاصله خطوط و تنظیمات پرتو بر خوانایی اثر دارند. همچنین ذخیره فایل‌های طراحی و تنظیمات تأییدشده می‌تواند اجرای مجدد سفارش‌های مشابه را ساده‌تر کند.
حکاکی روی بردها و قطعات الکترونیکی حساس

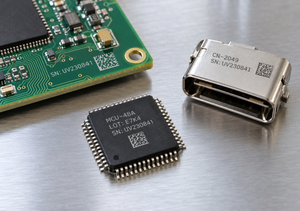

در صنعت الکترونیک، نوع قطعه و محل حکاکی باید پیش از انتخاب دستگاه مشخص شود. بردهای مدار چاپی، قطعات SMD، آی‌سی‌ها، کانکتورها، سنسورها و ماژول‌های الکترونیکی از جمله قطعاتی هستند که امکان بررسی نشانه‌گذاری UV روی آن‌ها وجود دارد.
برای مثال، روی برخی بردهای PCB می‌توان شماره سریال یا کد رهگیری را در ناحیه مناسب حک کرد. در قطعات کوچک مانند آی‌سی‌های دارای بدنه پلاستیکی، فضای محدود سطح و اندازه نوشته اهمیت بیشتری دارد. در کانکتورها و بدنه تجهیزات نیز جنس پلیمر و رنگ سطح بر کنتراست نشانه تأثیر می‌گذارند.
قطعاتی مانند ویفرهای نیمه‌هادی، حسگرهای حساس و اجزای میکروالکترونیکی به بررسی دقیق‌تری نیاز دارند. حکاکی روی این قطعات نباید عملکرد الکتریکی، پوشش محافظ یا ساختار سطح را مختل کند. بنابراین سازگاری ماده، محل اجرای نشانه و اثر فرایند بر قطعه باید پیش از تولید تأیید شود.
سرعت حکاکی و ظرفیت تولید
سرعت حرکت پرتو لیزر تنها یکی از عوامل تعیین‌کننده زمان تولید است. اندازه طرح، تعداد خطوط، تراکم کد، تعداد دفعات عبور پرتو و جنس متریال نیز بر مدت اجرای حکاکی اثر دارند.
در تولید سریالی، زمان قرارگیری و برداشتن قطعه از محدوده کار باید همراه با زمان اجرای طرح محاسبه شود. استفاده از فیکسچر مناسب می‌تواند موقعیت قطعات مشابه را ثابت نگه دارد و نیاز به تنظیم مجدد محل حکاکی را کاهش دهد.
برای ارزیابی ظرفیت واقعی دستگاه، بهتر است زمان اجرای یک چرخه کامل شامل جای‌گذاری، حکاکی و خروج قطعه بررسی شود. در سفارش‌هایی که چند طرح یا اطلاعات متغیر دارند، زمان آماده‌سازی فایل و کنترل خوانایی کدها نیز باید در برنامه تولید در نظر گرفته شود.
تفاوت لیزر UV با فایبر و CO2
انتخاب میان لیزر UV، فایبر و CO2 به جنس متریال، حساسیت سطح و نوع حکاکی موردنیاز بستگی دارد. تفاوت طول موج این فناوری‌ها باعث می‌شود میزان جذب پرتو و نحوه اثرگذاری آن‌ها روی مواد مختلف متفاوت باشد.
لیزر UV با طول موج ۳۵۵ نانومتر برای حکاکی ظریف روی برخی متریال‌های حساس به حرارت، پلاستیک‌های مهندسی، شیشه، سرامیک و قطعات الکترونیکی قابل بررسی است. در این روش، اثر حرارتی در برخی مواد محدودتر است و امکان اجرای جزئیات ریز وجود دارد.
لیزر فایبر برای حکاکی صنعتی روی بسیاری از فلزات کاربرد دارد. در پروژه‌هایی که حکاکی عمیق روی فولاد، استیل یا سایر فلزات موردنیاز است، دستگاه فایبر مارکینگ می‌تواند انتخاب مناسب‌تری باشد.
لیزر CO2 برای حکاکی روی بسیاری از مواد غیرفلزی مانند چوب، چرم و برخی پلاستیک‌ها استفاده می‌شود. این فناوری در کاربردهایی که به برداشت سطحی یا حکاکی طرح‌های بزرگ‌تر روی مواد سازگار نیاز دارند، قابل بررسی است.
برای انتخاب فناوری مناسب، باید علاوه بر جنس متریال، عمق حکاکی، اندازه نوشته، کیفیت لبه‌ها و میزان تغییر مجاز سطح مشخص شود. نتیجه حکاکی روی نمونه واقعی، مبنای مناسب‌تری برای مقایسه این روش‌ها فراهم می‌کند.
شرایط نصب و ایمنی دستگاه مارکینگ UV
پیش از راه‌اندازی دستگاه، شرایط برق، فضای استقرار، تهویه و دسترسی اپراتور به محدوده کاری باید بررسی شود. سطح قرارگیری دستگاه باید پایدار باشد و امکان تنظیم قطعه و دسترسی ایمن به تجهیزات فراهم شود.
پرتو فرابنفش برای چشم و پوست خطرناک است. هنگام کار باید از تجهیزات محافظ متناسب با طول موج ۳۵۵ نانومتر استفاده شود و مسیر پرتو و بازتاب‌های احتمالی تحت کنترل باشند. همچنین عملکرد دکمه قطع اضطراری و سایر تجهیزات حفاظتی باید مطابق دستورالعمل دستگاه بررسی شود.
حکاکی روی برخی پلاستیک‌ها، پوشش‌ها و مواد صنعتی می‌تواند دود یا آلاینده تولید کند. به همین دلیل، تهویه و جمع‌آوری آلاینده‌ها باید متناسب با نوع ماده و شرایط کار در نظر گرفته شود.
در مدل پرتابل، انتقال دستگاه به ایستگاه جدید نیازمند بررسی دوباره سطح استقرار، اتصالات، فاصله کاری و شرایط ایمنی محیط است. جابه‌جایی دستگاه نیز باید با توجه به وزن آن و با تجهیزات مناسب انجام شود.
