آموزش حکاکی لیزری خطوط خارجی حروف

به این دلیل که بعدا بتوانیم لایه‌ها را جدا کنیم، رنگ نوشته را آبی انتخاب کرده‌ایم زیرا جداسازی لایه‌ها با رنگ مشکی کمی سخت‌تر است.

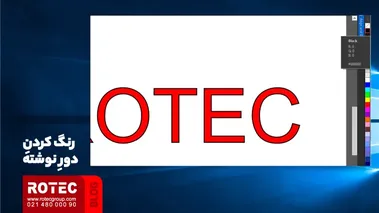

2. رنگ کردنِ دورِ نوشته

کل نوشته را انتخاب کنید و با کلیک راست روی رنگ مشکی خط دور نوشته را مشکی کنید.

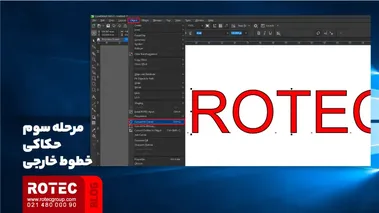

3. حکاکی خطوط خارجی

در نوار ابزار بالا گزینهObject  و گزینه Convert to Curve(Ctrl+Q) را انتخاب کنید.

قطر خطی که می‌خواهید حکاکی کنید را در این مرحله تنظیم می‌کنید. همان طور که در شکل مشخص است قطر مورد نظر را در منوی بالای نرم افزار انتخاب کنید. اینجا قطر یک میلی متر را در نظر می گیریم.

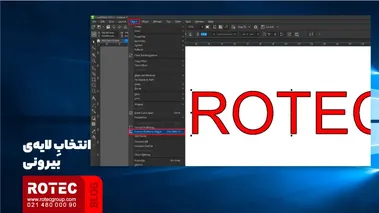

4. انتخابِ لایه‌ی بیرونی

دوباره روی گزینه Object رفته و گزینه Convert Outline to Object را انتخاب کرده، لایه بیرونی نوشته را انتخاب کنید و با یک کلیک چپ روی ضربدر رنگ‌ها و یک کلیک راست روی رنگ مشکی دو تا لایه را انتخاب کنید.

طرح اصلی بین دو لایه قرار گرفته باید توجه کنید در زمان حکاکی لایه بیرونی نیم میلی متر به سمت داخل و نیم میلی متر به سمت  بیرون، کار حکاکی را انجام دهید.نکته مهمی که باید توجه کنید که باید لایه بیرونی را از طرح اصلی جدا کنید، زیرا در غیر این صورت سه لایه خط در نرم افزار در هنگام خروجی dxf باقی می‌ماند، پس در این مرحله همان طور که در عکس مشاهده می‌کنید بعد از جدا کردن این خطوط طرح اصلی را پاک کنید.

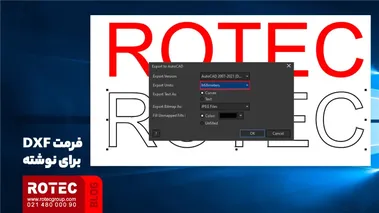

5. فرمت DXF برای نوشته

در این مرحله نوشته را به فرمت dxf ذخیره کنید. دقت کنید خروجی حتما به میلی متر باشد(مانند شکل زیر) Ok را کلیک کنید.

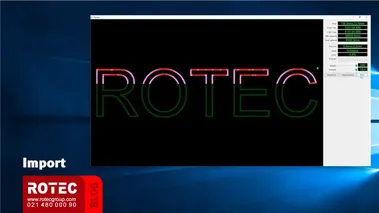

5. Import

وارد نرم افزار دستگاه شده، فایل مورد نظر را از گزینه File ، import کنید.نوشته را انتخاب کرده در سمت راست نرم افزار در قسمت Mode روی گزینه  Scan کلیک کرده صفحه زیر مشاهده می‌شود. در این صفحه سرعت و توان را تنظیم کنید.روی simulation طرح را چک کنید. اگر تمام موارد به درستی انجام شده باشد مشاهده می‌کنید که خطوط دور نوشته به درستی حکاکی می‌شوند.

بعد از تنظیمات نرم افزار می‌توانید با ارسال طرح به دستگاه لیزر نوشته مورد نظر خود را روی متریال خود حکاکی کنید.قسمت آموزش هر سایت برای کاربران بسیار مهم و ضروری است و چه بسا درج اطلاعاتی که کاربران به آن نیاز دارند باعث جلب رضایت مشتریان شود. سایت‌های آموزشی مانند سایت کانون آگهی و تبلیغات بخشایش نیز نمونه‌ای عالی از این مورد است.
