حکاکی خطوط خارجی با دستگاه لیزر

برای حکاکی خطوط خارجی با دستگاه برش لیزر ابتدا یک صفحه خالی در Corel ایجاد می‌کنیم. متن موردنظر را در این صفحه وارد می‌کنیم و سایز را انتخاب می‌کنیم. رنگ آبی را انتخاب می‌کنیم تا بتوانیم راحت‌تر لایه‌ها را جدا کنیم. تمام کار را انتخاب می‌کنیم و از سمت راست برنامه با کلیک راست بر روی رنگ مشکی، خط دور را مشکی‌ می‌کنیم.

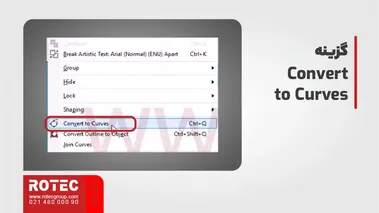

حکاکی خطوط خارجی با دستگاه لیزر: گزینه Convert to Curves

از منوی Object گزینه Convert to Curves را انتخاب می‌کنیم یا به صورت میان‌بر از دکمه‌های Ctrl+Q استفاده می‌کنیم.

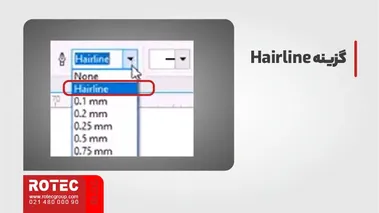

حکاکی خطوط خارجی با دستگاه لیزر: گزینه Hairline

در نوارابزارهای بالا قطر خط را از Hairline بر روی عدد موردنظر که به طور مثال ۱ میلی‌متر است می‌گذاریم. سپس دوباره از منوی Object گزینه Convert Outline to Object را انتخاب می‌کنیم.

حکاکی خطوط خارجی با دستگاه لیزر: گزینه Blank

سپس با انتخاب لایه بیرونی و زدن کلیک چپ بر روی رنگ Blank در سمت راست برنامه و همچنین زدن کلیک راست بر روی رنگ مشکی، می‌توانید دو لایه را انتخاب کنید و ببینید که طرح اصلی در وسط قرار گرفته است. اگر بخواهید لایه بیرونی را حکاکی ‌کنید می‌توانید ببینید که از ۱ میلی‌متر در نظر گرفته‌شده ۰.۵ میلی‌متر به سمت داخل و ۰.۵ میلی‌متر به سمت بیرون قرار گرفته است. حال می‌توانیم لایه بی‌رنگ را بکشیم و در محلی دیگر قرار دهیم و طرح رنگی را پاک‌کنیم. اگر این کار انجام نشود ۳خط به داخل نرم‌افزار لیزر وارد خواهد شد.

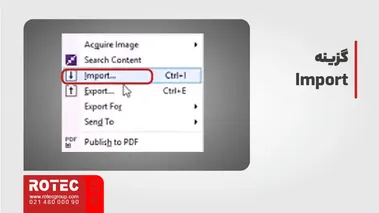

حکاکی خطوط خارجی با دستگاه لیزر: گزینه import

با ذخیره‌کردن فایل در قالب dxf و قراردادن تنظیمات آن بر روی میلی‌متر، فایل را برای import کردن در نرم‌افزار لیزر آماده می‌کنیم. از بخش import فایل موردنظر را انتخاب می‌کنیم. در تنظیمات لایه Mode را بر روی Scan قرار می‌دهیم و سرعت و توان موردنظر را انتخاب می‌کنیم. با انتخاب مانیتور به صورت Simulation مسیر انجام کار را می‌توانیم مشاهده کنیم.
