تنظیم REDLIGHT در دستگاه مارکینگ

مهشید زندوکیلی

به‌روزرسانی ۱۴۰۳/۱۱/۰۱مطالعه ۲ دقیقه

خلاصه مقاله

با این راهنمای کامل، با فرآیند تنظیم REDLIGHT در دستگاه مارکینگ آشنا شوید و گام‌های کلیدی برای بهبود کیفیت، دقت و عملکرد دستگاه خود را به طور دقیق بیاموزید.

برای تنظیم REDLIGHT در دستگاه فایبر مارکینگ ابتدا یک ورق فلزی را با سطح صاف روی میز کار قرار دهید.

تنظیم REDLIGHT در دستگاه مارکینگ

دستگاه حک لیزری روی فلز را روشن‌کنید و برنامه EZCAD را بازکنید. از طریق نوارابزار سمت چپ یک مربع به سایز ۵۰ میلی‌متر رسم کنید. سپس بر روی متریال از قبل آماده‌شده و با استفاده از سرعت و قدرت مناسب، کار را اجرا کنید.

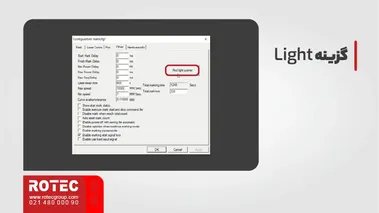

تنظیم REDLIGHT در دستگاه مارکینگ: گزینه Light

توجه کنید که به هیچ عنوان پس از اتمام کار متریال را جابه‌جا نکنید. سپس گزینه Light را بزنید تا دستگاه، پیش‌نمایش را بر روی قطعه نشان دهد.

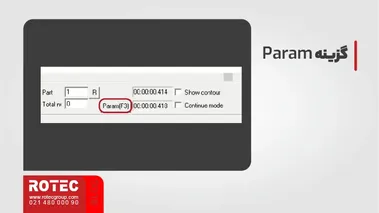

تنظیم REDLIGHT در دستگاه مارکینگ: گزینه Param

در این مرحله می‌توانیم ابعاد و اختلاف پیش‌نمایش و کار حک‌شده را مشاهده کنیم. در صورتی که نور قرمز پیش‌نمایش با محل حکاکی شده منطبق نباشد، باید با استفاده‌ از ابزارهای اندازه‌گیری اختلاف را مشخص کنیم. سپس از قسمت پایین برنامه دکمه Param را می‌زنیم. در پنجره بازشده وارد تب Other می‌شویم. بر روی دکمه Red Light Pointer کلیک کنید.

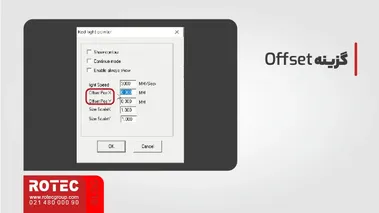

تنظیم REDLIGHT در دستگاه مارکینگ: گزینه Offset

از قسمت Offset Pos X و Offset Pos Y می‌توانید به ترتیب برای جابه‌جایی نور قرمز در راستای محور عرض و ارتفاع استفاده کنید. برای این منظور می‌توانید با واردکردن مقادیر مثبت و منفی در این بخش جابه‌جایی نور قرمز پیش‌نمایش را انجام دهید. در صورت متناسب نبودن ابعاد نور قرمز نیز می‌توانید از بخش‌های Size Scale ابعاد نور قرمز در راستاهای طول و ارتفاع را کم یا زیاد کنید.

مقالات مرتبط

تجهیزات و اجزای جوشکاری لیزری۱۴۰۵/۰۴/۰۹۲۴ دقیقه

رفع عیوب جوشکاری با دستگاه جوش لیزری۱۴۰۵/۰۴/۱۷۱۳ دقیقه

نکات ایمنی دستگاه جوش لیزری + راهنمای کاربران۱۴۰۵/۰۶/۲۵۲۲ دقیقه

راهنمای تعمیر و نگهداری دستگاه جوش لیزری؛ جلوگیری از خرابی و کاهش هزینه‌ها۱۴۰۵/۰۴/۱۶۴۱ دقیقه

نظرات (۱)

علی

سلام وقتتون بخیر دستگاه من کادر قرمز دوتا نشون میده این مراحل ک فرمودید انجام دادم اما هر دو کادر باهم جا بجا شدن علت این اتفاق از چی میتونه باشه لطفا راهنمایی کنید ممنون

روتک

سلام، وقتتون بخیر. دستگاه شما دارای دو پوینتر است: یکی مربوط به سورس است که محل خروجی لیزر را نشان می‌دهد و نور آن کمی کم‌رنگ‌تر است. پوینتر دوم مربوط به پشت گالوو است. برای تنظیم، باید پوینتر پشت گالوو باز و تنظیم شود تا دقیقاً روی کادر پوینتر سورس قرار بگیرد و با آن هم‌راستا شود.
