آموزش چیدمان در نرم افزار cypcut

مهشید زندوکیلی

به‌روزرسانی ۱۴۰۳/۱۲/۲۸مطالعه ۲ دقیقه۴.۰

آموزش چیدمان nest در نرم افزار cypcut - دستگاه برش لیزر فلزات

خلاصه مقاله

با مطالعه "آموزش چیدمان در نرم افزار cypcut"، نحوه واردکردن طرح‌ها، تنظیم فاصله‌ها و اجرای قابلیت Auto Nest را به‌صورت دقیق یاد بگیرید.

مرحله اول: آموزش چیدمان در نرم افزار cypcut

برای انجام چیدمان یا Nesting در نرم‌افزار CypCut ابتدا برنامه را اجرا کرده و از طریق منوی بالا وارد تب Nest می‌شویم. در این بخش می‌توانید طرح موردنظر را به تعداد دلخواه در ابعاد ورق چیدمان کنید.

مرحله دوم: آموزش چیدمان در نرم افزار cypcut

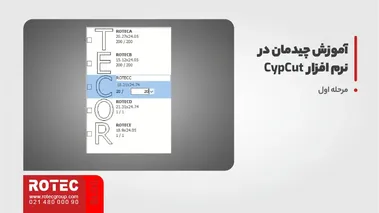

از طریق دکمه Part و گزینه Import Parts طرح‌های موردنظر را وارد کنید. قبل از واردکردن طرح می‌توانید از طریق تب Home گزینه‌های موردنیاز مثل Lead، Ring Cut، Cooling Point و … را روی طرح خود اعمال کنید و سپس برای چیدمان اقدام کنید. پس از واردکردن طرح‌ها می‌توانید با کلیک بر روی عدد جلوی هر طرح در ستون سمت چپ، تعداد موردنظر از هر طرح‌ را وارد کنید. سپس در بالای طرح‌ها دکمه Auto Nest را بزنید.

مرحله سوم: آموزش چیدمان در نرم افزار cypcut

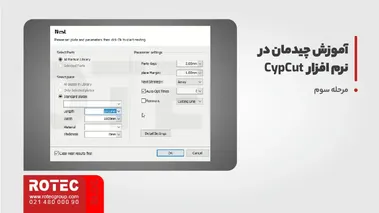

در پنجره بازشده در نرم افزار cypcut (آموزش نرم افزار cypcut) ابتدا ابعاد ورق موردنظر را در پایین بخش Standard Plate وارد کنید. در قسمت سمت راست نیز فاصله طرح‌ها از هم را در Parts Gap و فاصله چیدمان از طرفین را در Plate Margin مشخص کنید.

مرحله چهارم: آموزش چیدمان در نرم افزار cypcut

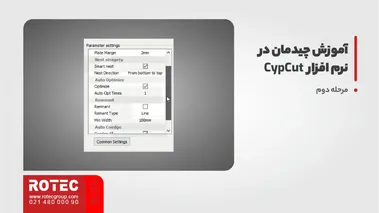

همچنین می‌توانید تعداد تکرار بررسی چیدمان و نوع درنظرگرفتن هر طرح را مشخص کنید. در بخش Detail Settings می‌توانید مواردی مانند نوع چیدمان دستی یا خودکار و نحوه اشتراک خطوط را مشخص کنید. پس از انجام تنظیمات مربوطه دکمه OK را بزنید. صبر کنید تا طرح موردنظر توسط برنامه چیده شود.
