آموزش مبحث nest در نرم افزار cypcut

در نرم افزار cypcut پارامتر Nest که هم در تب بالای نرم‌افزار و هم دکمه آن در تب Home وجود دارد، چند قسمت اصلی دارد. (آموزش نرم افزار CypCut)

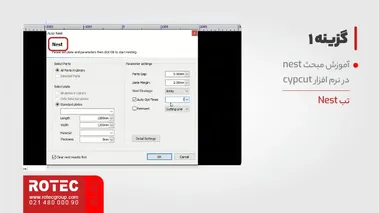

گزینه 1 آموزش مبحث nest در نرم افزار cypcut: تب Nest

گزینه اول در تب Nest دکمه Part است که مربوط به انتخاب قطعه می‌شود. با زدن این دکمه و انتخاب Import Parts یک فایل dxf یا ai یا فایل‌های برداری مشابه را نیاز دارید. فایل مربوط به قطعه را انتخاب می‌کنید و بعد از بازکردن مشاهده می‌کنید که قطعات فایل را در قسمت سمت چپ به‌صورت جداگانه قرار می‌دهد.

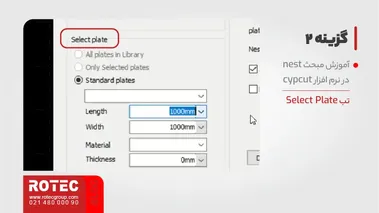

گزینه 2 آموزش مبحث nest در نرم افزار cypcut: تب Select Plate

در بالای قطعه‌ها دکمه‌ Nest قرار دارد که با انتخاب آن پنجره‌ای باز می‌شود که در بخش Select Plate گزینه Standard Plate فعال است و امکان انتخاب بین پلیت‌های مختلف نیز وجود دارد. همچنین امکان واردکردن دستی سایز و مشخصات و ضخامت وجود دارد.

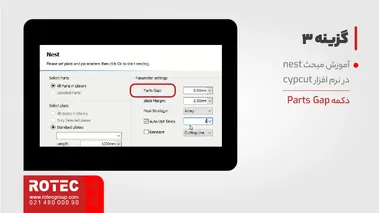

گزینه 3 آموزش مبحث nest در نرم افزار cypcut: دکمه Parts Gap

در بخش Parameter Settings در قسمت Parts Gap امکان تعریف فاصله بین قطعات و در قسمت Plate Margin امکان تعریف میزان حاشیه خالی از گوشه ورق وجود دارد. می‌توان گزینه Auto Opt Times را نیز فعال کرد که امکان آنالیز چندباره را می‌دهد که هرچقدر میزان آن بیشتر باشد، با دقت بیشتری آن را انجام می‌دهد. با زدن دکمه OK کار در گوشه ورق چیده می‌شود. در این حالت تنها یک عدد از هر کار چیده‌شده است؛ اما ما نیاز به قطعات بیشتر داریم.

به نوار سمت چپ که کارها قرار داده‌ شده است مراجعه می‌کنیم و در مقابل هر قطعه، بر روی عدد ۱ کلیک می‌کنیم و تعداد موردنظر از هر قطعه را مشخص می‌کنیم. دوبار از طریق دکمه Nest تنظیمات را انجام می‌دهیم و تأیید می‌کنیم. بعد از گذشت مدت زمان لازم، برنامه قطعات را به تعداد خواسته‌شده طوری بر روی صفحه می‌چیند که کمترین تلفات وجود داشته باشد. بعد از این چینش می‌توانیم کار را شروع کنیم و فریم‌بگیریم.



گزینه 4 آموزش مبحث nest در نرم افزار cypcut: دکمه Simu

یکی از مواردی که عموما مطرح می‌شود مدت زمان انجام این کار است. با انتخاب دکمه Simu و سپس Stop در قسمت سمت راست برنامه، می‌توان گزارش آن را در قسمت پایین برنامه مشاهده کرد. در آنجا طول قسمت برش، زمان موردنیاز این فرایند، تاخیرها و زمان کل پیش‌بینی‌شده را می‌توان مشاهده کرد. لازم به ذکر است که این اعداد با توجه به پارامترهایی که داخل Layer تنظیم‌شده است انجام‌خواهد‌شد. (آموزش مبحث layer در نرم افزار CypCut)
