آموزش تعویض لنز در نرم افزار ezcad

برای تعویض لنز در دستگاه لیزر حکاکی روی فلز ابتدا لنز را به همراه واسط آن تعویض کنید. سپس دستگاه را روشن‌کنید و برنامه EZCAD را اجرا کنید.

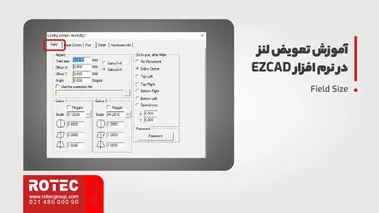

آموزش تعویض لنز در نرم افزار ezcad: گزینه Field Size

از بخش پایین دکمه Param را بزنید و در تب Field گزینه Field Size را متناسب با لنز و سایز (تنظیمات کالیبره سایز در نرم افزار ezcad) آن تغییر دهید. بعد از زدن دکمه OK از ابزارهای بالا System Parameter را انتخاب کنید.

آموزش تعویض لنز در نرم افزار ezcad: قسمت Workspace

در قسمت Workspace باید سایز صفحه کار را وارد کنید. در بخش Size نیز سایز و ابعاد لنز را وارد کنید. (محاسبه اینچ لنز)

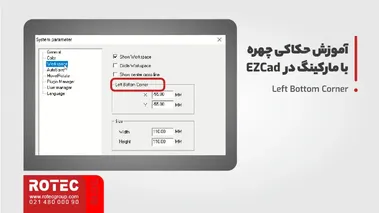

آموزش تعویض لنز در نرم افزار ezcad: بخش Left Bottom Corner

در بخش Left Bottom Corner باید نصف اعدادی که در بخش Size وارد کردید را با علامت منفی وارد کنید. پس از انجام این کار دکمه OK را بزنید. پس از انجام تنظیمات موردنظر فاصله کانونی لنز جدید را تنظیم کنید و تست حکاکی را انجام دهید. همچنین در مواردی لازم است که سایز دستگاه و Red Light نیز تنظیم شود. برای تنظیم این دو گزینه می‌توانید به آموزش‌های مربوطه مراجعه کنید.
